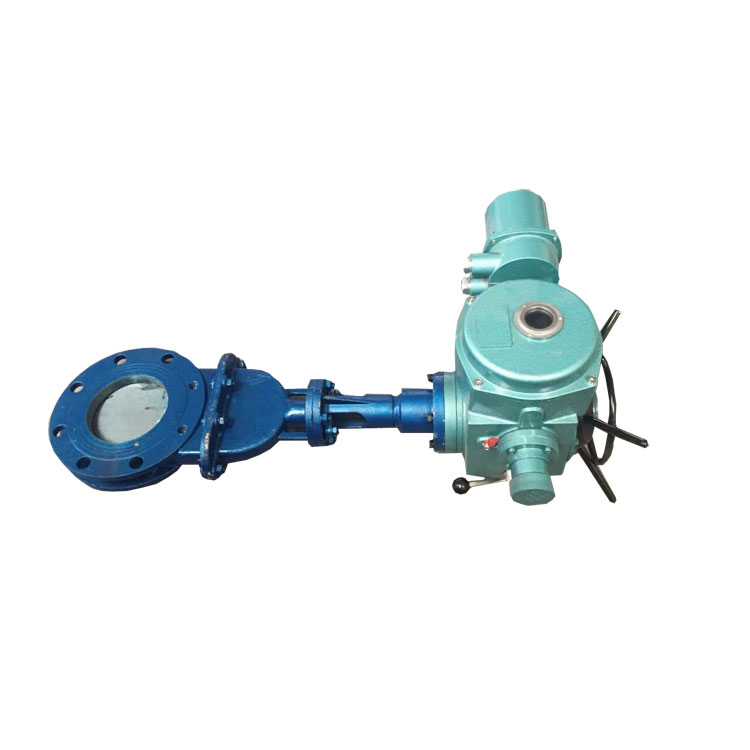

Nugaklapp on komponent, mis kasutab tera raskete vedelike ummistumise läbi lõikamiseks. Need klapid olid mõeldud töö mõned kõige söövitav erosiive ja abrasiivse keskkondi maailmas.
Nugaväravaklapid olid algselt mõeldud tselluloosi- ja paberitööstusele. Vintske tselluloosi oleks jänni kiilu ja istme tavaline värava ventiil ja vältida voolu väljalülitamisest. Nugaväravaventiilid olid spetsiaalselt konstrueeritud terava servaga paberimassi ja tihendi lõikamiseks.
Kuidas noaväravaventiil töötab
Selle ülitõhusate konstruktsiooniliste omaduste tõttu on nugaklappide ventiilid muutunud hindamatuks, kui tegemist on rakendustega, mis hõlmavad viskoosseid vedelikke, läga ja muid süsteeme, kus vaevlemine on probleem.
Nugavärava klappe kasutatakse tänapäeval paljudes töötlemisettevõtetes ja need on suurte mõõtmetega, mis hõlbustavad kergete rasvade, raskete õlide, laki, läga, heitvee ja paberimassi paksude voogude käsitsemist. Oluline on arvestada, et nendel ventiilidel on madalrõhu piirangud ja need on mõeldud tera paigutamiseks elastomeerist tihendisse, kui tera lõikab läbi aineid, mida see käitleb. Paksud vedelikud libisevad nendest pehmetest tihenditest hõlpsalt ilma sekkumisteta. Kui aga tahke mass või pulber läbib noavärava, pakkib mahukas kuiv materjal pakendatult värava lõpus asuvatesse pehmetesse tihenditesse. Kui see juhtub, ei lähe tihendid lõpuks piisavalt tihedalt kinni. Sel juhul tuleb tihendid välja vahetada.
Millal mitte kasutada noaväravate ventiile
Neid klappe ei tohiks kasutada voolu reguleerimiseks, kuna alati, kui vedelik surutakse vastu osaliselt suletud väravat, toimub vibratsioon, mis järk-järgult ketta ja pesa purustab. Järelikult tuleks noaklappide klappe kasutada ainult täielikult suletud või avatuks. Lisaks on need ventiilid ette nähtud aeglaselt avanema ja sulgema, et kaitsta vesivasara löökide eest.
Noa värava väärtus vs väravaventiil
Suurim erinevus nugaklappide ja väravate väärtuste vahel on see, et väravaventiilid on toodetud vastavalt ANSI standarditele, samal ajal kui nugaklappide ventiilid vastavad TAPPI standarditele. Siibri ka ääristatud, laiem mõõtmetega, ANSI rõhule ja selle API lekkekindlus standardid peavad olema täidetud. Väravate väärtused on kahesuunalised ja vedelike jaoks laialdaselt kasutatavad ning need on saadaval ainult metallistmetega. Veel üks erinevus nugaklappide ja ANSI-ventiilide vahel on tihendi piirkonnas. Väravaklapil on v-rõngastihenditega komplekt, mis tihendab võlli külge kinnitatud võlli. Nugavärava ventiilidel on tihendi tihendi ala, mis tihendub värava ümber.
Nugavärava ventiilil on ANSI sulguventiiliga võrreldes õhuke profiil. Nugaväravaventiilid on peamiselt ühesuunalised (mõned valikud on kahesuunalised) ja nende kinnitus- või vahvlikorpus on ilma äärikuteta. Nugavärava klapipesad on saadaval kõikides, alates elastsest kuni metallversioonini.
Noaga ventiilide kõige olulisemad eelised on kaal (16 "tavaliselt vähem kui 300 #) ja maksumus. ANSI sulguventiilid on tavaliselt üle 1200 # ja need on kallimad.
