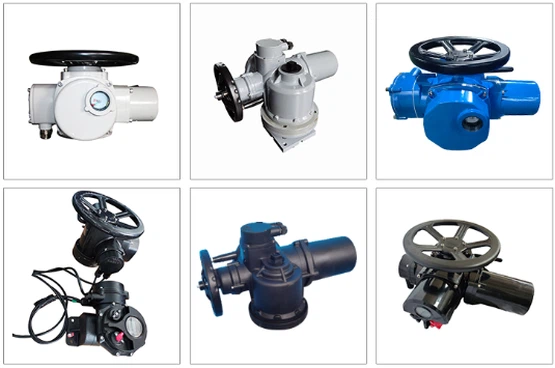

DZW mitmepööre elektriklapi ajam

DZW MULTI TURN ELECTRIC VALVE ACTUATOR

DZW -seeria elektriklapi ajam on uus põlvkond tooteid, mille meie ettevõte on iseseisvalt välja töötanud, tuginedes algsetele küpsetele toodetele, mis parandab ja täiustab struktuuri, optimeerib kaitse jõudlust ja võtmekomponente. Sellel on kompaktstruktuuri, väikese suuruse, kauni välimuse, stabiilse ja usaldusväärse jõudluse eelised. Hea kaitsetase võib vastata erinevate disainilahenduste vajadustele: plahvatuskindel integreeritud sisselülitamise tüüp, integreeritud moduleeriv tüüp.

Ventiilide avamise ja sulgemise juhtimiseks kasutatakse DZW seeria tooteid. See sobib väravaventiilide, maakera ventiilide, väljalülitusventiilide, diafragmaventiilide jaoks ja selle tuletisinstrumentide jaoks saab kasutada kuulventiilide, liblikaventiilide ja siibrite jaoks jne. See saab täpselt toimida vastavalt juhtimisjuhistele ning see on ventiilide jaoks asendamatu sõiduvahend, et realiseerida kaugjuhtimispuldi, tsentraliseeritud juhtimine ja automaatjuhtimine.

Elektriliste ajamite omadused

Sellel seeria elektriklapi ajamil on järgmised funktsioonid:

• Kompaktne ja vastupidav konstruktsioon, kerge.

• Lai pöördemomendi variatsioon (mitme pöörde: 100-3500nm).

• Kõva anodeeritud alumiiniumist korpus seest ja väljast koos välise kõrge temperatuuriga värvi kattega, mida kasutatakse raske tööstuskeskkonna vastu.

• Korpusel kasutatakse radiaalseid tihendeid ja O-rõngaid, mis pakuvad kaitset veekindlale IP67-le ja valikulisele Waterlti LP68.

• LSO5211 standard.

• See identifitseerib ja parandab etappe automaatselt. Automaatne faasikirju kaitse kaitseb seadme ohutust.

• Usaldusväärne mehaaniline pöördemomendi tuvastamise süsteem, mis tagab ohutu töö ülekoormuse tingimustes.

• Suure suurusega aken ja indikaator pakuvad paremat positsiooni eemalt.

• Kohalike positsioonide juhtimisvõimaluste arv hõlpsa kasutuselevõtu ja põlluoperatsiooni tagamiseks.

Tehnilised parameetrid

Tavapärane toiteallikas: 380 V/220VAC

Juhtimissignaal: 4 ~ 20mA analoogsisend, ühildub PLC kaugjuhtimisega

Temperatuurivahemik: -40C +80 c (erimudelid tugi -40c +540 c)

Kaitseaste: IP67

Nominaalne rõhk: PN2.5-300 (kõrgrõhu tüüp toetab rõhu iseenda pingutava tihendiga)

Kohaldatav läbimõõt: DN15-1800mm (sobib erinevatele tööstuslikele torujuhtmetele)

Amistaja tüüp: DZW intelligentne elektriajaator

Avamis- ja sulgemisaeg: tavaline mudeli avamine ja sulgemistsükkel on vähem või võrdne 10 minutit (spetsiaalsete mudelite jaoks vähem või võrdne)

Kohaldatav söötme: vesi, aur, õli, tugev oksüdeerivad söötmed (näiteks lämmastikhape), tolmu sisaldavad gaasid nagu karbamiid, söövitavad keemilised vedelikud (vajavad valima vastavate materjalide klapi kehad)

Kuvamoodul: LCD täielik Hiina liides, toetage mitteinvasiivset silumist ja infrapuna kaugjuhtimispult

Kaitsefunktsioon: faasikaokaitse, automaatne faasijärjestuse korrigeerimine, ülekoormuse väljalülitamine

Taskulampi kahekordne kasutamine: hädaolukorras saab käsiratta käsitatavale tööle lülitada

Kaugliides: standard RS485/ModBUS protokoll (toetavad mõned mudelid)

Tootestruktuur

DZW Multi Turn Electric Actuator

Control unit

1. klemmipulk

Sõltumatu pitseeritud klemmide kast tagab kohapealse juhtmestiku tegemisel elektriami elektrilise osa tihendamise ja vastab toote plahvatusekindlatele nõuetele.

2. pitseeritud struktuur

Täiturmehhanism võtab kasutusele topeltmahulise kujundusstruktuuri, et tagada ajam on täiesti veekindel ja tolmukindel; Tavaline tootekaitse hinne on IP67 ja kõrgeim hinne võib jõuda IP68 -ni.

3. jõuülekanne

Teami jõuülekanne kasutab täpsuse vähendamise mehhanismi, mis koosneb pronkssulami ussi käigust ja sulamist terasest ussist. Ussi käik ja uss sõidavad eraldi määrdes, mis sobib ümbritseva õhu maksimaalseks temperatuuriks ja maksimeerib kasutusaja.

4. väljundi liides

Amistaja äärik vastab ISO5210/5211 (GB122222/12223) standarditele ning pakub ka ääriku liideseid, mis vastavad JB2920 standarditele, ja seda saab spetsiaalselt kohandada vastavalt kliendi nõuetele.

5. kestavastane korrosioon

Teamiku välimine pind on värvitud spetsiaalse alumiiniumsulamist värviga, millel on karm värvikillu ja tugeva adhesiooniga. Sellel on tugev UV-vastupidavus, korrosioonikindlus ja kõrge täius, mis võimaldab põhjalikult parandada katte kasutusaega ja isepuhastuvaid omadusi ning sobib erinevateks karmideks tootmiskeskkondadeks.

6. mootor

Mootor võtab kasutusele madala inertsi- ja kõrge pöördemomendi mootori, mis võib pärast mootori algust kiiresti jõuda tippmomendini, ja erutudes pole peaaegu ülepiiranguga liikumist; Mootoris on täpne temperatuuriandur ja mootori ülekuumenemisest põhjustatud kahjustuste vältimiseks seatakse üle temperatuuri piiri.

7. LCD -liides

LCD -liides saab kuvada tekstiteavet, graafilisi elemente ja ajamiomadusi.

8. Juhtimisrežiimi valik

Valikulise lüliti "Remote"-"Stop"-"Local", mis on installitud kohalikku tööseadmesse, saab kasutada kaugtöö (kaugjuhtimispuldi) või kohaliku töö (lokaalse juhtimise) või stopprežiimi . 9. kohaliku elektritoimingu seadistamiseks. Kohalikule tööseadmele installitud või sulgemiseks installitud töökohal on kasutatav töötav lüliti "Avatud"-"Sulgetud".

Motorized Gate Valve

Standard spetsifikatsioonid

Kaitseaste	Standard IP67
Toiteallikas	Kolmefaasiline AC380V --- 460V 50/60Hz ühefaasiline: AC110V-AC220V DC24V AC24V 50/60Hz
Töötsükkel (sisse lülitatud)	S2-15 minutit
Töötsükkel (moduleerimine)	S4, 25%
Isolatsiooni hinne	F
Juhtimismeetod	Kohalik juht/DCS/FCS (FieldBus juhtimissüsteem)
Mootorikaitse	Ülekuumenemine/ülekoormus ja lühise/hetkeline tagurpidi/elektrooniline pidurikaitse
Pöördemomendi kaitse	Mehaaniline pöördemoment/elektrooniline pöördemomendi kaitse
Moosi kaitse	Sisseehitatud ülekuumenemiskaitse
Korratavuse viga	Vähem või võrdne ± 1%
Põhiveapiirang	Vähem või võrdne 1%
Surnud tsooni seadistus	0,1% -9,9% reguleeritav
Väline kate	Kõrge temperatuuriga värv
Ümbritsev temperatuur	Standard: -20-+60 kraad Valikuline: -40-+70 kraad
Ümbritsev õhuniiskus	90%RH MAX (mittekondenseeruvad)
Plahvatuskindel hinne	Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX)
Funktsioonid	LCD hiina / inglise kuvaaken ja kohalik tööfunktsioon Iseenda faasi järjestus tuvastamine ja faasi lahtiühendamise kaitse Infrapuna seadistamine ja kontroll Rikke enesediagnostika tehnoloogia Modbus RTU, Profidbus DP, Hart, FF, Devicene (valikuline)
Signaal	V: Kaug passiivne kuiv kontakt, signaali lühike impulss (sissetung) B: passiivne kuiv kontakt, signaali pikk impulss (hoidke) C: aktiivne DC24V signaal D: aktiivne AC220V signaal E: Kaug-DC4-20MA signaal
Tagasiside signaal	V: Avage, sulgege, peatage signaalid B: rikkesignaal C: klapi positsioonisignaal (DC4-20MA, DC1-5V, DC0-10V) D: kaugjuhtimissignaal

Elektri- ja kontroll-

Kontrollimeetodid

Kohalik kontroll: nupuvalik, infrapuna -setteri toiming

Alalisvool

Kauglülituskontroll: passiivne kuiv kontakt, DC24V

Kaug-analoogjuhtimine: DC4-20MA

ESD -kontroll

Vahelduv operatsioonikontroll

Kahejuhtmeline kontroll

FCS (FieldBus juhtimissüsteem)

Väljundsignaal

Sisselülitus tüüp

6 fikseeritud kontaktsignaali väljundite komplekti, valikulised määratavad kontaktid

Spetsiaalne kohandamine: laiendatav 4-punktiline kontaktsignaali väljund

Bussi tüüp

Modulatsioonitüüp

6 fikseeritud kontaktsignaali väljundite komplekti, valikulised määratavad kontaktid

Analoog tagasiside: DC 4-20 MA

communication protocol

Bussi juhtimisfunktsioon:

Kommunikatsioonimoodul võtab põhitahvlil kasutusele iseseisva struktuuri, et rahuldada erinevate kommunikatsioonimeediumite ja erinevate kommunikatsiooniprotokollisüsteemide vajadusi. Praegu toetatud kommunikatsiooniprotokollide hulka kuuluvad Modbus RTU, Profibus-DP V0/DP V1, HART, FF, Devicene (valikuline).

Infrapuna kaugjuhtimisfunktsioon:

Team kasutab täiustatud infrapuna-kaugjuhtimispuldi tehnoloogiat, mis võimaldab inimese-masina dialoogi suletud dialoogi akna kaudu, avamata ajami katet. Isegi ohtlikes olukordades saab sisemine ohutu kaugjuhtimispuld ohutult tähtaja parameetrite seadistamist ja kaugjuhtimist.

Täpne pöördemomendi mõõtmine ja kaitse

Professionaalselt kujundatud pöördemomendi mõõtmissüsteem, et tagada ajami ülekoormuse kaitse ja klapi pöördemomendi muudatuste reaalajas jälgimine:

(Standardne konfiguratsioon)Mehaanilise pöördemomendi mõõtmine: traditsioonilisel mehaanilisel pöördemomendi käivitamismehhanismil on küpsuse, stabiilsuse ja töökindluse eelised. Oleme seda optimeerinud ja uuendanud algse pöördemomendi põhjal, muutes pöördemomendi seadme tundlikumaks ja selle tööiga on oluliselt paranenud.

(Valikuline)Elektrooniline pöördemomendi mõõtmine: tuvastades mootori reaalajas voolu, pinge ja magnetilise voo ning töötades mikrokontrolleriga põhjalikeks arvutusteks, saadakse täpne väljundmoment ja saavutatakse pidev mõõtmine; See süsteem ei pea arvestama mehaanilise kulumisega, mis parandab süsteemi töökindlust.

Mootori mõõtmine ja kaitse

Ülekuumenemine: kui mootori temperatuur ületab seatud ülekuumenemise kaitse väärtust, on mootoril töötamine keelatud ja kuvatakse mootori ülekuumenemise häireteade. Ülekoormus ja lühise vooluring: vooluring on konstrueeritud ADI täpse pinge muundamise kiibiga, et vastata paljude praeguste muutuste täpsele mõõtmisele; Ülekoormuse antivastased omadused ja lühise kaitse vastavad asjakohastele standarditele.

Hetkeline pöördkaitse: kasutades hetkelist vastuse viivituse juhtimise tehnoloogiat, kui ajam saab töö ajal pöördtegevuse signaali, lülitub juhtimissüsteem kõigepealt välja ja teostab pärast viivitust vastupidise toiminguga, et vältida mehaaniliste ülekandeosade kahjustusi.

Elektrooniline pidur: moduleeriv elektriline ajam tagab, et ventiil peatub seatud klapi asendis läbi surnud tsooni seadistuse ja elektroonilise piduri.

Ühendusplaat

Connection plate

Tõstuk

Electric hoist

Tehnilised andmed

Mudel	Pöördemoment	Pöörlev kiirus (RPM)	Mootorivõimsus (KW)	Hinnatud vool (a)	Käsitsi suhe	Maksimaalne vars läbimõõt (mm)	Kaal (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

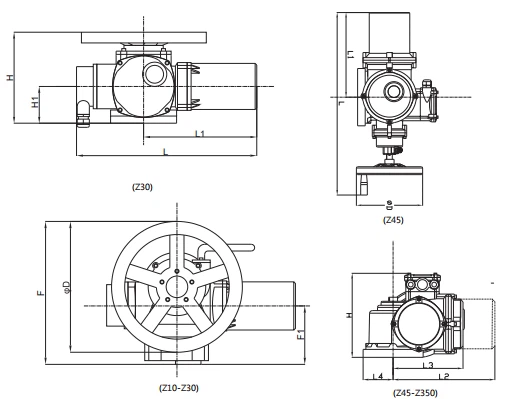

Mõõtmed

Fryzi mitme pöörde elektriajaator

FRYZ multi-turn electric actuator

Mudel	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Mudel	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Ühenduse mõõtmed

Fryzi mitme pöörde elektriajaator

FRYZ multi-turn electric actuator

Pöördemomendi tüüp

Mudel	Ääriku kood	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tõukejõu tüüp

Mudel	Ääriku kood	D	D1	D2	D1 Max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
