Äärik Tagasilöögiklapp

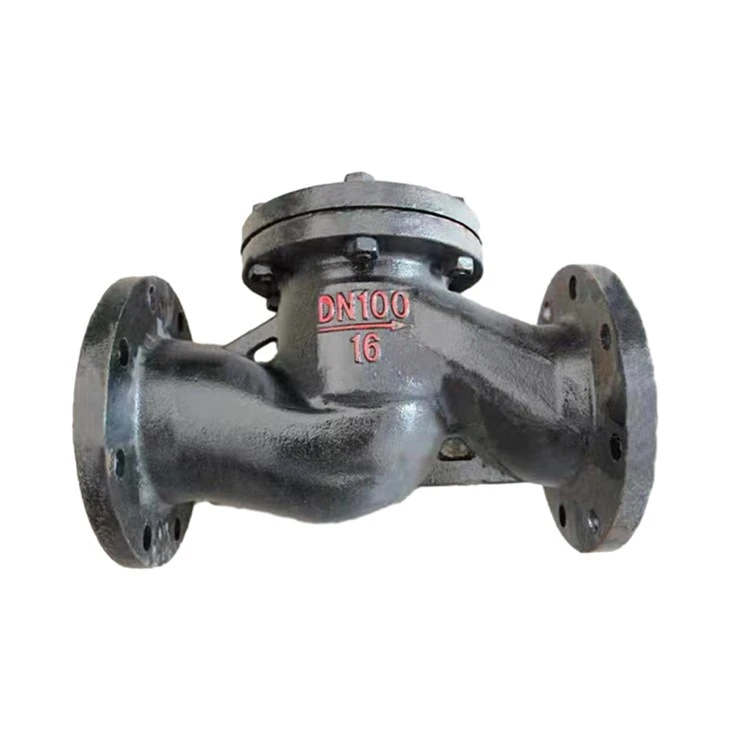

Tõste tüüpi tagasilöögiklapp
GB/T12235 disain, poltidega klapikapott, tõsteklapi ketas
Ülevaade
Tagasilöögiklapp viitab ventiilile, mille avamis- ja sulgemisosad on ümmargused kettad ja sõltuvad oma kaalust ja keskmisest rõhust, et blokeerida keskkonna tagasivoolu. See kuulub automaatventiilide kategooriasse, tuntud ka kui tagasilöögiklapp, ühesuunaline ventiil, tagasivooluklapp või isolatsiooniventiil. Klapiketta liikumisrežiim jaguneb tõstetüübiks ja pöördetüübiks. Tõste tagasilöögiklapi struktuur on sarnane keraklapi omaga, välja arvatud see, et sellel puudub ventiili vars, mis ventiili ketast käitab. Sööde voolab sisselaskeotsast (alumine pool) ja väljalaskeotsast (ülemine pool) välja. Kui sisselaskerõhk on suurem kui klapiketta massi ja selle voolutakistuse summa, avatakse klapp. Vastupidi, klapp on suletud, kui keskkond voolab tagasi. Pööraval tagasilöögiklapil on kaldus ketas, mis võib pöörata ümber oma telje ja selle tööpõhimõte on sarnane tõste tagasilöögiklapiga. Tagasilöögiklappe kasutatakse sageli veepumbaseadmetes jalgventiilidena, et vältida vee tagasivoolu. Ohutu isolatsiooni tagamiseks kasutatakse tagasilöögiklappe ja sulgeventiile koos. Puuduseks on see, et takistus on suur ja tihendus suletuna kehv.
Kontrollventiilide valikustandardid
1. Söötme tagasivoolu vältimiseks tuleks seadmetele, seadmetele ja torustikele paigaldada tagasilöögiklapid;
2. Tagasilöögiklapid sobivad üldiselt puhtale keskkonnale ega sobi tahkeid osakesi sisaldavatele ja kõrge viskoossusega ainetele;
3. Üldjuhul tuleks horisontaalse tõstetusega tagasilöögiklappe kasutada horisontaalsetel torujuhtmetel, mille nimiläbimõõt on 50 mm;
4. Otsetõsteventiili saab paigaldada ainult horisontaalsetele torujuhtmetele;
5. Veepumba sisselasketorustiku jaoks tuleks kasutada põhjaklappi. Alumine klapp paigaldatakse tavaliselt ainult pumba sisselaskeava vertikaalsele torule ja keskkond voolab alt üles;
6. Tõstetüübil on parem tihendus ja suurem vedelikutakistus kui pöördetüübil. Horisontaalne tüüp tuleks paigaldada horisontaalsetele torudele ja vertikaalne tüüp tuleks paigaldada vertikaalsetele torudele;
7. Pöördeklapi paigaldusasend ei ole piiratud. Seda saab paigaldada horisontaalsele, vertikaalsele või kaldtorustikule. Kui see on paigaldatud vertikaalsele torujuhtmele, peab keskmise voolu suund olema alt üles;
8. Pööravast tagasilöögiklapist ei tohiks teha väikese läbimõõduga ventiili. Sellest saab teha väga kõrge töörõhu. Nimirõhk võib ulatuda 42 MPa-ni ja nimiläbimõõt võib olla ka väga suur, kuni 2000 mm või rohkem. Olenevalt kesta ja tihendite materjalidest saab seda rakendada mis tahes töökeskkonnale ja igale töötemperatuuri vahemikule. Vahend on vesi, aur, gaas, söövitav aine, õli, ravim jne. Vahendi töötemperatuuri vahemik on vahemikus -196--800 kraadi;
9. Pöördventiil sobib madala rõhu ja suure läbimõõduga ning paigalduskoht on piiratud;
10. Libliku tagasilöögiklapi paigaldusasend ei ole piiratud ja seda saab paigaldada horisontaalsele torujuhtmele või vertikaalsele või kaldtorustikule;
Rakendused
Veetorud, kanalisatsioonitorud, tööstustorud, põllumajandustorud
