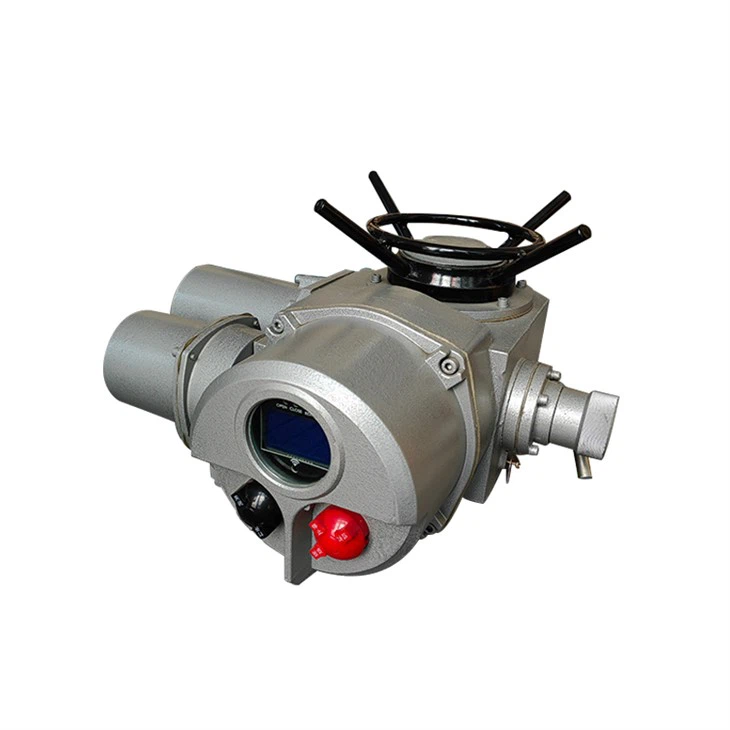

Elektriline ajam
Mitme pöördega elektriline täiturmehhanism on kõige elementaarsem ajam, mis tagab mitme pöördega (üle 360-kraadise pöörde) töö väljundajami ja mida kasutatakse peamiselt erinevate tõmbeventiilide, kereventiilide jms. -pöördelektrilised ajamid on: sulgemismoment (Nm) ja väljundvõlli kiirus (rpm). Pöördajami mehaaniline liides (väljundvõll ja äärik) vastab riiklikule standardile GB/T12222 ja rahvusvahelisele standardile ISO 5210 ning suudab realiseerida mõistliku mehaanilise ühenduse erinevate juhitavate objektidega. Spetsiaalset äärikühenduse meetodit saab ka kohandada vastavalt kasutajale Küsi seda.
Disaini omadused – kaitsev
Disaini omadused – kaitse
Kaitse on võtmetähtsusega
Rikkalik kogemus elektriajamite kasutamisel teeb tootest täiturmehhanismide kaitse liidri. Täiturmehhanismid töötavad usaldusväärselt niiskes, äärmiselt külmas või kuumas õhus, tugevates UV-kiirtes ja söövitavates ainetes kõrbest, tundrast, merepinnast kuni maa alla. Täiturmehhanismi töökindluse seisukohalt on kõige olulisem tegur keskkonnakaitse ehk lühidalt kaitsekorpus. Vaikefaasikaitse Elektrilise täiturmehhanismi elektroonika jälgib toiteallika kõiki kolme faasi, et vältida mootori ülekuumenemist. Kui üks või mitu faasi kaob, hoiab kontroller ära ergastuse läbi juhtahela. Täiturseade kuvab ka toiteallika faaside vaiketeavet ja võib pakkuda häire oleku kaugnäitamist.
Mootori kaitse, kui klapp on blokeeritud
Kui klapp on kinni jäänud ega liigu 5 sekundi jooksul pärast käivitussignaali saatmist, lahutab loogikalülitus reageeriva kontaktori ja saadab samal ajal veateate, et vältida mootori ülekuumenemist.
Ülekuumenemise kaitse
Elektrimähise sees on kaks termokaitsereleed. Kui mähis on ülekuumenenud, suudab mootoripoolis olev temperatuuriregulaator otse mähise temperatuuri tuvastada ja täiturmehhanismi juhtahela lahti ühendada. Vahetu tagasikäigukaitse Kui täiturmehhanism saab kohese lülituskäsu, kasutatakse automaatset viivitusahelat, et vältida klapivarre ja käigukasti tarbetut kulumist löökkoormusest. See ahel piirab ka kontaktorit läbivat sisselülitusvoolu.
Topelttihend, topeltkaitse
Kaitsetase IP-veealune 3 meetrit, 48 tundi, täielikult vee- ja tolmukindel. Topelttihendussüsteem tagab sisemiste komponentide kaitse, kuna veekindel klemmiplokk isoleerib sisemised kaablid harukarbist. Kaitse säilib isegi siis, kui klemmikate on välijuhtmestiku jaoks eemaldatud ja klemmimooduli kate on suletud.
Mittetungiv püsitihend
Kohapeal täiturmehhanismi silumisel ei ole vaja elektrikarbi otsakatet eemaldada. Kõik seadistused ja seadistused tehakse kaasasoleva infrapunaseadistustööriista abil. Kontrollitud keskkonnas kokkupanemisel on õhukonvektsioon täielikult välistatud ja kõik sisemised komponendid on püsivalt kaitstud. Mittetungiv juhtimine tähendab läbiva võlli mittekasutamist juhtkarbi kaudu.
Pöördemomendi mõõtmine
Täiturmehhanism suudab usaldusväärselt ja täpselt mõõta klapi tööjõudu, mis on klapi ja täiturmehhanismi kaitse aluseks. Täiturmehhanismid kasutavad tehnoloogiat, mis on katsetes testitud ja tööstuslikus praktikas tõestatud. Täpsed ja korratavad pöördemomendi mõõtmised on võimalikud seni, kuni sagedus, pinge ja temperatuur on lubatud vahemikus.
Klapi asendi mõõtmine
Protsessi töökindel juhtimine sõltub klapi otste täpsest positsioneerimisest. Patenteeritud kontaktivaba asendi mõõtmise süsteem on täiturmehhanismi juhtimise lihtsaim konstruktsioon. Ainult ühe liikuva osaga lahendaja teisendab väljundi keskhülsi pöörlemise elektrisignaaliks, mida seejärel võrreldakse turvalisse ja püsimälusse salvestatud piirangutega.
Disaini omadused – kaitse
Kaitse on võtmetähtsusega
Rikkalik kogemus elektriajamite kasutamisel teeb tootest täiturmehhanismide kaitse liidri. Täiturmehhanismid töötavad usaldusväärselt niiskes, äärmiselt külmas või kuumas õhus, tugevates UV-kiirtes ja söövitavates ainetes kõrbest, tundrast, merepinnast kuni maa alla. Täiturmehhanismi töökindluse seisukohalt on kõige olulisem tegur keskkonnakaitse ehk lühidalt kaitsekorpus.
Vaikefaasikaitse
Elektrilise täiturmehhanismi elektroonika jälgib toiteallika kõiki kolme faasi, et vältida mootori ülekuumenemist. Kui üks või mitu faasi kaob, hoiab kontroller ära ergastuse läbi juhtahela. Täiturseade kuvab ka toiteallika faaside vaiketeavet ja võib pakkuda häire oleku kaugnäitamist.
Mehaaniline vastupidavus, pikk kasutusiga
Töökindlust arvestades elektrisüsteemi projekteerimine
Testitud ja sertifitseeritud karmides keskkonnatingimustes
Väljundkiiruse kohandamine
Mõjutavad tegurid
Elektrilise täiturmehhanismi pöördemoment: - kuju, hõõrdetegur elektriajami ja ventiili vahel, võlli läbimõõt, tugipinna hõõrdetegur, voodri materjali (pesa) vorm, lõikerõhu erinevus. -Voolukiirus, süsteemi rõhu omadused ja torustiku meetod
Elektriliste ajamite ja nende tegurite kombinatsioonid loovad järgmised pöördemomendi tüübid: klapi tihendus- ja pragunemismoment, TS laagripinna hõõrdemoment, TB vedelikuvoolu dünaamiline pöördemoment, TD
Staatiline pöördemoment, Th
Pöördemoment sõltub paljudest teguritest, sealhulgas iga tootja klapiosade tegelikust suurusest, mis on nende tekitatud klapi pöördemomendi üldise kõrvalekalde mõõt.
Väljundkiiruse valimine: elektrilise täiturmehhanismi valimisel tuleb elektriajami väljundkiirus valida vastavalt ventiili lülitusajale ja ajale, mis kulub klapi täielikult avatud (või täielikult suletud) seisundist täielikult suletud olekusse üleminekuks. (täielikult avatud). Väljundkiirust V saab arvutada järgmise valemi järgi. V=N/T (N – klapi pöörete koguarv, T – klapi kogu tööaeg (minutites))
Väljundpöördemomendi valik: Elektrilised ajamid on üldiselt konstrueeritud vastama töötingimuste vajadustele. Tianjini täiturmehhanismid kavandavad ja toodavad elektrilisi ajamid vastavalt ventiili tööomadustele. Iga elektriventiil vajab avamist, käitamist, sulgemist ja muid töötingimusi. Klapi käitamiseks kasutatakse teatud pöördemomenti, seega on elektrilise täiturmehhanismi konstruktsioon selle väljundpöördemomendi jaoks väga oluline. Igal elektrilisel täiturmehhanismil on oma väljundmomendi parameetrid, seega elektriajami valikul elektriajam Täiturmehhanismi väljundmoment peab olema suurem kui ventiili poolt tegelikult vajalik pöördemoment, et tagada klapi avanemine ja sulgemine.
