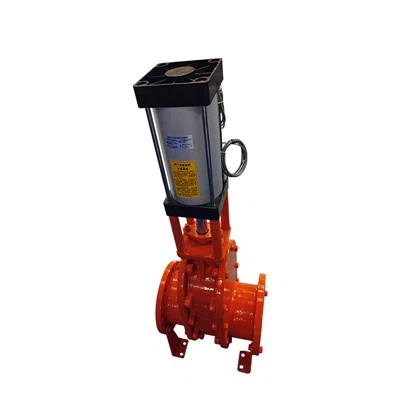

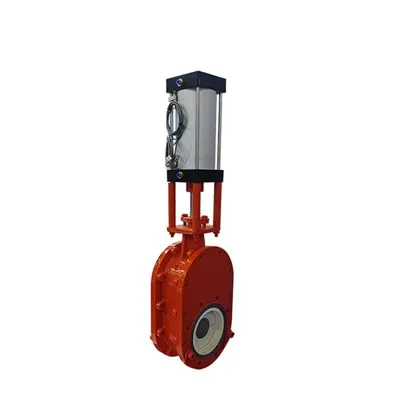

Pneumaatiline noavärava klapp
Ülevaade
Pneumaatiline noavärava klapp on klapp, mis ühendab pneumaatilise ajami ja noa tüüpi värava struktuuri. Seda kasutatakse peamiselt kõrge viskoossuse, osakeste või kiududega söötmete kiireks lõikamiseks või reguleerimiseks.
Omadused
Tõhus lõikamisvõime
Nugavärav võib kiudu ja osakesi lõigata ning sobib kõrge viskoossusega söötmeks (näiteks kanalisatsioon, muda ja läga).
Madala voolutakistuse disain
Täis läbimõõduga struktuuril pole keskmise läbides peaaegu rõhukadu, mis sobib torujuhtmete levikuks.
Kulumis- ja korrosioonikindlus
Värava ja klapi korpuse vooder võib olla valmistatud roostevabast terasest, keraamilisest või spetsiaalsest kattest, et pikendada kasutusaega.
Kiire reageerimine
Pneumaatiline ajam lülitub kiiresti (tavaliselt täidetud mõne sekundi jooksul), mis sobib sagedasteks toiminguteks või hädaolukordade lõikamiseks.
Lihtne hooldus
Moodulkujundus võimaldab värava veebis vahetada, et seisakuid vähendada.
Tööpõhimõte
Avamisprotsess: suruõhk siseneb pneumaatilise ajami silindrisse, surudes kolvi liikuma, juhtides klapi varre ja värava tõusu ning klapp avaneb.
Lõpetusprotsess: pneumaatilised ajami tuulutusavad vastupidises suunas (või vedru lähtestab) ja värav liigub keskmise katkestamiseks. Tera disain võib klapi istmejääki maha kraapida, et tihenduspind oleks puhas.
Reguleerimisfunktsioon: õhu allika rõhu juhtimisega positsioneeri kaudu saab värava ava reguleerida ja voolukiirust saab täpselt juhtida (vajalik on klapi tugi).
Põhikompositsioon
Klapi korpus
Tavaliselt võtaks valamist või keevituskonstruktsiooni, materjal võib olla malmist, süsinikteras, roostevabast terasest jne, et rahuldada erinevate meediumite vajadusi. Voolukanal on konstrueeritud sirgjoonena, et vähendada söötme voolutakistust ja vältida ummistust.
Värav
Teralaadne disain teravate servadega, et lõigata läbi viskoosne söötmed (näiteks muda, viljaliha) või tahked osakesed, et vältida segamist. Materjal on kulumiskindel ja pind võib olla karastatud (näiteks kõva sulamiga pinnale)
Suletud struktuur
Istmetihend: kasutage elastset tihendusrõngast (näiteks kumm, polütetrafluoroetüleeni) või metalli tihendus, et tagada suletus tihedus. Kahesuunaline pitser: mõned kujundused toetavad söötme voolamist ükskõik millises suunas ja neid saab pitseerida.
Pneumaatilised ajamid
Ühetoimeline (vedru lähtestamine): ventileeritamisel avatud\/suletud, vedru lähtestamine, kui õhk katkestatakse, mis sobib tõrkekindlate positsioonide nõuete jaoks. Topelttoimeline: Ventilatsiooni kahesuunaline juhtimine on vajalik lüliti juhtimiseks, automaatse lähtestamise funktsiooni puudumiseks.
Klapi vars
Klapi vars on loodud tõstmiseks, väravaga ühendatud ja pneumaatilise ajami ajendatud lineaarse liikumise tegemiseks. Keskkonna lekkimise vältimiseks kasutatakse pakkimistihendit (näiteks grafiidipakkimist).
Tehnilised parameetrid
Töörõhk on tavaliselt 0. 6MPA ~ 2,5MPa
Rakendatavad temperatuuri normaalsed töötingimused: -29 c ~ +180 c
Keskkonnatüüp, mis on rakendatav suspendeeritud osakesi ja kiude sisaldavate suspensioonide suhtes
Pitseerimise tulemuslikkuse lekketase vastab tööstusstandarditele
Ühendusvormi vahvli tüüp, äärikuühendus
Eelised
Pneumaatiliste ääriku tühjendusventiilide eelised hõlmavad peamiselt suurt töökindlust, head reguleeritavust, kompaktset ja valgust struktuuri, kiiret reageerimist ja vähese energiatarbimise.
High Usaldusväärsus Võrreldes traditsiooniliste manuaalsete töömeetoditega on neil suurem usaldusväärsus ja stabiilsus ning nad saavad stabiilselt töötada erinevates karmides töötingimustes.
hea reguleeritavus
Compact ja valguse struktuur: pneumaatilised ääriku väljalaskeventiilid, näiteks pneumaatilised ääriku liblikaventiilid, on valmistatud kergetest materjalidest, kompaktse struktuuri ja väikese suurusega, mida on lihtne paigaldada ja hooldada ning vähendab süsteemi koormust.
kiire reageerimine
LOW Energy Tarbimine : võrreldes elektriliste või hüdrauliliste ventiilidega, on pneumaatilise ääriku topeltmaterjali ventiilide energiatarbimine madalam ja need on energiasäästlikumad ja keskkonnasõbralikumad.
Lisaks on ka pneumaatilise ääriku tühjendusventiil hea tihendamise jõudlus, mis võib tõhusalt vältida keskmise lekke ja tagada süsteemi ohutu töö. Samal ajal vastavad selle materjalid ja tootmisstandardid ka asjakohastele sise- ja välismaistele nõuetele ning üldisele kvaliteedile.
