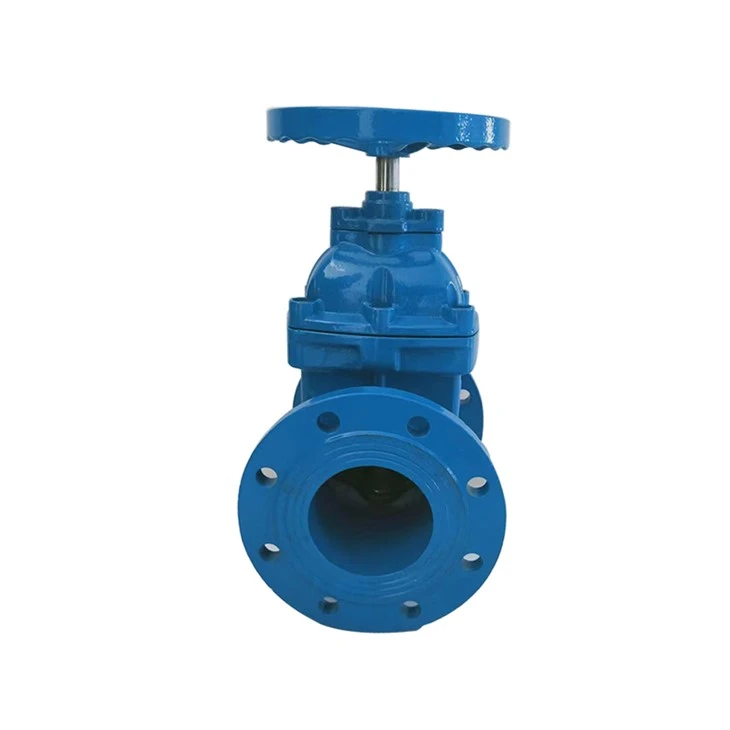

Pehme tihendiga väravaklapp
Toote ülevaade
Pehme tihendiga väravaklapi avamis- ja sulgemisosa on väravaplaat. Väravaplaadi liikumissuund on vedeliku suunaga risti. Väravaventiili saab ainult täielikult avada ja täielikult sulgeda ning seda ei saa reguleerida ega drosseldada. Väraval on kaks tihenduspinda. Enimkasutatava mudeli väravaventiili kaks tihenduspinda moodustavad kiilukujulise kuju. Kiilu nurk sõltub klapi parameetritest. Nimiläbimõõt on DN50 ~ DN1200 ja töötemperatuur on alla 120 kraadi või sellega võrdne. Pehme tihendiga väravaklapi väravaplaat on kummiga vooderdatud ja kummi deformatsiooni kompenseerimise funktsioon tagab tiheda tihendi ja lekke puudumise. Tootel on lai valik rakendusi ja seda saab kasutada torujuhtmetel erinevates töötingimustes metallurgia, söe, elektrienergia, nafta, kemikaalide, farmaatsia, keskkonnakaitse, veepuhastuse ja muudes tööstusharudes, mille töötemperatuur on -20~ 120 kraadi torujuhtme kandja katkestamiseks või ühendamiseks.
Rakendused
Pehme tihendiga tõmbeventiilid jagunevad kahte tüüpi: avatud varrega pehme tihendiga tõmbeventiilid ja mitte tõusva varrega pehme tihendiga siibrid. Tavaliselt on tõstevardal trapetsikujuline niit. Läbi väravaplaadi keskel oleva mutri ja ventiili korpusel oleva juhtsoone muudetakse pöörlev liikumine lineaarseks liikumiseks, st töömoment muudetakse töötõukejõuks. Klapi avamisel, kui väravaplaadi tõstekõrgus on võrdne 1:1-kordse klapi läbimõõduga, on vedelikukanal täiesti takistusteta, kuid töötamise ajal ei saa seda asendit jälgida. Tegelikul kasutamisel kasutatakse märgina klapivarre ülaosa, st asendit, mis ei avane, selle täielikult avatud asendina. Temperatuurimuutustest põhjustatud lukustumisnähtuse arvessevõtmiseks avatakse klapp tavaliselt ülemisse asendisse ja tõmmatakse seejärel 1/2-1 pööret tagasi kui täielikult avatud klapi asend. Seetõttu määrab klapi täielikult avatud asendi värava asend (st käik). Seda tüüpi ventiilid tuleks üldjuhul paigaldada torujuhtmesse horisontaalselt.
Üldnõuded
1. Pehme tihendiga väravaventiilide spetsifikatsioonid ja kategooriad peaksid vastama torujuhtme projekteerimisdokumentide nõuetele.
2. Pehme tihendiga tõmbeventiili mudel tuleks märkida riikliku standardi numbrinõuetega. Kui tegemist on ettevõtte standardiga, tuleb märkida mudeli asjakohane kirjeldus.
3. Pehme tihendusklapi töörõhk peab olema torujuhtme töörõhust suurem või sellega võrdne. Hinda mõjutamata peaks töörõhk, mida klapp talub, olema suurem kui torujuhtme tegelik töörõhk. Pehme tihendiga tõmbeventiili kumbki pool peaks suutma sellele vastu pidada, kui see on suletud. 1,1 korda suurem klapi töörõhk ilma lekketa; kui klapp on avatud, peaks klapi korpus taluma kaks korda suuremat klapi töörõhku.
4. Pehme tihendiga väravaventiili tootmisstandard peaks näitama riikliku standardi numbrit, millel see põhineb. Kui tegemist on ettevõtte standardiga, tuleks ettevõtte dokument lisada ostulepingule.
Standardne kvaliteet
1. Klapi korpuse materjal peaks olema peamiselt malm, valuteras, roostevaba teras ja 316L ning näidata tuleks malmi klass ja tegelikud füüsikaliste ja keemiliste katsete andmed.
2. Klapivarre materjal peaks olema roostevabast terasest (2CR13). Suure läbimõõduga ventiilidel peaksid olema ka roostevabast terasest varred.
3. Mutri materjal on valatud alumiiniumist messing või valatud alumiiniumist pronks ning selle kõvadus ja tugevus on suuremad kui klapivarrel.
4. Klapivarre puksi materjali kõvadus ja tugevus ei tohi olla suuremad kui klapivarre oma ning see ei tohiks vette sukeldamisel põhjustada klapivarre ja klapi korpuse elektrokeemilist korrosiooni.
Tihenduspinna materjal
① Pehme tihendiga väravaventiilid on erinevates kategooriates, erinevate tihendusmeetodite ja materjalinõuetega;
② Tavaliste kiilventiilide puhul tuleks selgitada vaskrõnga materjali, kinnitusmeetodit ja lihvimismeetodit;
③ Pehme tihendiga väravaventiilide ja klapiplaadi kummist vooderduse materjalide füüsikalised, keemilised ja hügieenilised katseandmed;
Klapi võlli tihend
① Kuna torujuhtmete võrgus olevad pehmetihendavad tõmbeventiilid avanevad ja sulguvad tavaliselt harva, peab tihend olema mitu aastat passiivne, tihend ei vanane ja tihendusefekt säilib pikka aega;
② Klapi tihendil peaks olema ka püsiv tihendus, kui see peab vastu sagedasele avamisele ja sulgemisele;
③ Ülaltoodud nõudeid silmas pidades ei tohi ventiili võlli tihendit vahetada kogu eluea jooksul ega kauem kui kümme aastat;
④ Kui tihend tuleb välja vahetada, tuleks pneumaatilise klapi konstruktsioonis kaaluda meetmeid selle asendamiseks veesurve all.
