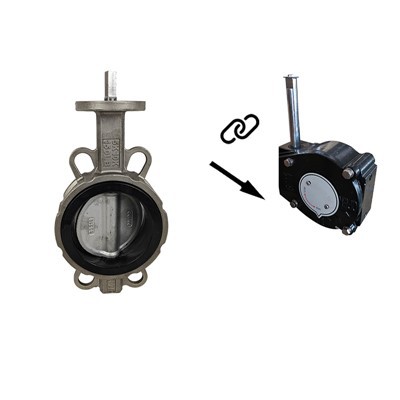

Turbiini liblikklapp
Libliklappide ääriku tüübid
Libliklapi äärikut nimetatakse äärikuplaadiks või äärikuosadeks. See on toode, mis ühendab torustikes klappe ja torusid. Libliklappide eriäärikud on samad, mis tavalised äärikud, kuid sisemised augud on erinevad. Libliklapi spetsiaalsel äärikul on väike sisemine auk ja lisapilu toru sisestamiseks. )
Libliklappide äärikud võivad olla üksikud või kombineeritud, näiteks äärikud klapi mõlemas otsas, et hõlbustada poltide paigaldamist. Ääriku ja ääriku ühendus toru ühe otsa ja teise otsa vahel ehk ühendusliide viitab kokkupandavale ühendusele, milles äärikud, tihendid ja poldid on omavahel ühendatud kombineeritud tihenduskonstruktsioonide komplektina. Toruäärikud viitavad torujuhtme seadmetele. Kesktorustiku jaoks kasutatav äärik viitab klapi äärikule. Äärikul on augud. Poldid ühendavad kaks äärikut tihedalt ja äärikud on tihendatud tihenditega.
[Libliklapi ääriku materjal]
EI. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L, 316,316L.
[Tihenduspinna vorm]
Tasapind (FF), kõrgendatud pind (RF), kumer pind (M), nõgus pind (F), nõgus ja kumer pind (MF), tihvtpind (T), soone pind (G), keele ja soone pind (TG) ), rõngaühenduspind (RJ).
[Vastavalt naftakeemiatööstuse standarditele]
Keermestatud äärik (PT), põkkkeevitusäärik (WN), tasapinnaline keevitusäärik (SO), pesakeevitusäärik (SW), lahtine äärik (LJ), ääriku kate (pole märgitud).
[Vastavalt masinatööstuse standarditele]
Integreeritud äärik, põkkkeevitusäärik, plaadi tasapinnaline keevitusäärik, põkkkeevitusrõnga plaadi lahtine äärik, tasapinnaline keevitusrõngasplaadi lahtine äärik, äärikuga rõngasplaadi lahtine äärik, ääriku kate.
Põhiteadmised ääriku liblikklapist
Ääriku liblikventiil tutvustab isesulguvat disainikontseptsiooni, mille kohaselt klapiketta ja klapi võlli vaheline ühendus võtab patenteeritud väljatõmmatava tihvti struktuuri. Selle klapi põhiomadused on usaldusväärne tihendus, kahesuunaline tihendus ja tihe ühendus ilma lõdvenemiseta, mis muudab ventiili kauakestvaks. Selle omadused on järgmised:
Kahesuunaline tihendus Tavaliselt ei suuda traditsioonilised liblikventiilid oma konstruktsioonilistel põhjustel hästi tihendada vastassuunalise töörõhu all (ei soodusta tihendussuunda). Praegu ei ole asjakohastes riiklikes standardites kohustuslikke sätteid kahesuunalise pitseerimise kohta. Seda seetõttu, et:
1. Kasutage isetihenduva disaini kontseptsiooni. Klapiketta tihendusrõngas on otse klapikettasse manustatud kummiga siksakikujuliselt, ilma surverõngaste või poltideta. See väldib traditsioonilisest poldi surveplaadi tihendist põhjustatud ebaühtlast pinget tihendusrõngale, mis põhjustab poltide mahakukkumist ja tihendusrõnga enneaegset kahjustamist. Probleem. Vastassuunalise töörõhu toimel tekitab tihendusrõngas isetihendusjõu, mis suurendab tihendusspetsiifilist rõhku ja surub klapipesa tihedalt kinni. Mida suurem on töörõhk vastassuunas, seda suurem on isesulgujõud, muutes nii tihendusrõnga ja klapipesa Kombinatsioon on tihe ja saavutab kahesuunalise tihendusefekti. .
2. Klapikettal on hea jäikus ja see ei deformeeru kergesti. Libliklapi DN300 või kõrgema klapikettal on kahekordne lameda plaadi sõrestiku voolustruktuur, millel on väike voolutakistus ja hea jäikus. Vastupidise töörõhu all ei ole lihtne deformeeruda, nii et klapiketta deformeerumisel ei kaldu tihendusrõngas klapipesa parimast tihenduskohast kõrvale. , tagades seeläbi tihendusrõnga tihendusefekti. .
3. Kummist tihendusrõngal on pikk kasutusiga (1) Isetihenduva konstruktsioonikontseptsiooni tõttu säilitab kummirõnga ja roostevabast terasest klapipesa vaheline väike interferents ainult esialgse tihendi, mistõttu tihendamiseks vajalik erirõhk suureneb, kui süsteemi rõhk suureneb. (2) Lisaks on nn "hingav" soon, et kummi elastsus saaks siksak-soones järele anda, nii et kummil oleks surve all teatud paisumisruum, nii et elastne väsimine ei esine pikaajalisel tööl, nii et tihend Sõrmuse eluiga pikeneb oluliselt võrreldes traditsiooniliste tüüpidega.
Toote väljapanek
