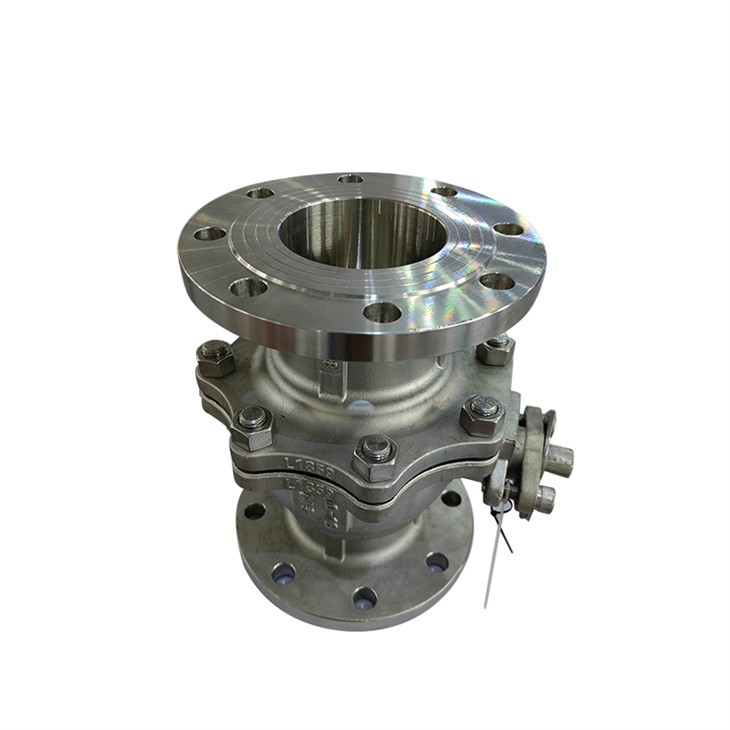

Metallist tihenduskuulkraan
Ülevaade
Kuulkraani kuul on trunnion ja ei liigu vajutamisel. Trunnion kuul- ja kuulventiilidel on kõigil ujuvad klapipesad. Pärast keskmise rõhu allutamist liigub klapipesa, mistõttu tihendusrõngas surub tihenduse tagamiseks tihedalt kuulile. Laagrid paigaldatakse tavaliselt kuuli ülemisele ja alumisele võllile, väikese töömomendiga ning sobivad kõrgsurve- ja suure läbimõõduga ventiilidele. Kuulkraani töömomendi vähendamiseks ja tihendi kättesaadavuse suurendamiseks on viimastel aastatel ilmunud õlitihendiga kuulventiilid. Tihenduspindade vahele süstitakse spetsiaalset määrdeõli, et moodustada õlikile, mis parandab tihedust ja vähendab töömomenti, sobib rohkem kõrgsurve- ja suure läbimõõduga kuulventiilidele.
Struktuuri põhimõte
Elektriline kuulventiil on lihtsa konstruktsiooniga ja koosneb mõnest osast. Selle eelisteks on väiksus, kerge kaal, väike paigaldussuurus, väike pöördemoment, lihtne ja vilgas töö ning seda saab kiiresti avada ja sulgeda lihtsalt 90 kraadi pöörates. Sellel on hea voolu reguleerimise efekt ja suletud tihendusomadused; suure ja keskmise läbimõõduga, keskmise ja madala rõhu rakendusalas on elektriline kuulventiil üks juhtivaid ventiile. Seda kasutatakse peamiselt torujuhtmes oleva keskkonna katkestamiseks, jaotamiseks ja voolu suuna muutmiseks. Kui elektriline kuulventiil on täielikult avatud, voolab keskkond läbi kuulsüdamiku pordi ilma takistuseta, seega on klapi kaudu tekkiv rõhulang väga väike, seega on sellel head voolu reguleerimise omadused.
Elektrilise kuulventiili ehitus
Elektrilisi kuulventiile on mitut tüüpi. Struktuurivormide järgi jagunevad need üldiselt kahte kategooriasse, nimelt O-tüüpi struktuur ja V-tüüpi struktuur. Nende kahe kuuli avad on erinevad ja ka nende rakendused on erinevad. O-tüüp sobib üldiselt väljalülitamiseks ja aeg-ajalt reguleerimiseks. , samas kui V-tüüp sobib rohkem reguleerimiseks (suurem reguleeritav suhe).
O-tüüpi kuulventiili struktuur
O-tüüpi kuulventiilil on klapi korpuse sisse paigaldatud keskmise läbiva avaga kuul. Pallil on läbimõõt, mille läbimõõt on võrdne toru läbimõõduga. Kui see on täielikult avatud, on see mitteblokeeruv ventiil, millel on suur vooluvõimsus ja mis ei sisalda ventiili sisenevat vedelikku. Pall võib tihenduspesas pöörata ja torujuhtme suunas on mõlemal küljel rõngakujuline elastomeer, et saavutada tihendus. Kuuli 90 kraadi pöörates saab läbiva ava suunda muuta, võimaldades seeläbi kuulkraani avamist ja sulgemist.
Kuulkraani funktsioon
Kuulkraani avamis- ja sulgemisosa on ümmargune auguga kera. Kuulisüdamikku kasutatakse 0-90 kraadi pööramiseks ümber klapivarre telje edasi-tagasi, et klapp avada või sulgeda. Kuulkraanidel on palju funktsioone. Tavaliselt kasutatakse neid torustike kandjate väljalülitamiseks, katkestamiseks või reguleerimiseks. Nende hulgas võib kolmekäiguline kuulkraan paindlikult välja lõigata, jaotada ja muuta keskkonna voolu suunda. Kuulkraani tihenduspind on tavaliselt sfäärilise pinnaga suletud olekus, nii et keskkond ei kahjusta seda kergesti. Seda on lihtne kasutada, sellel on lihtne ja kompaktne struktuur ning seda saab kasutada töötingimustes koos vee, maagaasi, happe, lahustite jne.
Kuulkraani kasutamine
Kuulkraanid võib konstruktsioonivormide järgi üldiselt jagada kolme kategooriasse: ujuvad kuulventiilid, ventiilid kuulventiilid ja elastsed kuulventiilid. Erinevate tihendusomaduste järgi jaotatakse need kõvastihendatud kuulventiilideks ja pehmetihendiga kuulventiilideks. Pehme tihendiga kuulkraanil on parem tihendusvõime ja see võib saavutada nulli lekke. Seda kasutatakse tavaliselt söövitava keskkonnaga normaalse temperatuuri ja rõhuga torustikes, samas kui metallist tihendiga kuulventiilid ei ole mitte ainult seda saab kasutada normaalsetel temperatuuridel ja rõhkudel, aga ka madalal temperatuuril, madalal rõhul ja kõrgel temperatuuril ning kõrgel. - survetorustikud.
Paigaldamine
Veenduge, et torud ja ventiilid on enne kasutamist puhastatud.
Klapi täiturmehhanism paneb klapivarre pöörlema vastavalt sisendsignaali suurusele: kui see pöörleb 1/4 pööret (900) ettepoole, siis klapp suletakse. Kui pöörata 1/4 pööret (900) vastassuunas, avaneb klapp.
Kui täiturmehhanismi suunanäidik on torujuhtmega paralleelne, on klapp avatud; kui nool on torujuhtmega risti, on klapp suletud.
Hooldus
Pikem kasutusiga ja hooldusvaba aeg sõltuvad mitmest tegurist: normaalsed töötingimused, harmoonilise temperatuuri/rõhu suhte säilitamine ja mõistlikud korrosiooniandmed.
Märkus. Kui kuulventiil on suletud, on vedeliku rõhk ventiili korpuses endiselt olemas. Enne hooldust eemaldage torustiku rõhk ja jätke klapp avatud asendisse Enne hooldust ühendage toite- või õhuvarustus lahti
1. Tihenduslukk Kui tihendustruupp lekib kergelt, tuleb klapivarre mutter pingutada. Märkus. Ärge lukustage, tavaliselt 1/4 rõngast 1 rõngani, leke peatub. )
2. Vahetage klapipesa ja tihendid A.
Lahtivõtmine Jätke ventiil poolavatud asendisse, et loputada kõik klapi sees ja väljas olevad ohtlikud materjalid. Sulgege kuulkraan, eemaldage mõlemalt poolt äärikutelt poldid ja mutrid ning eemaldage klapp täielikult torust.
Võtke ajamiseade järjest lahti – ajam, ühendusklamber, lõdvenemisvastane seib, varremutter, liblikakild, glamuur, kulumiskindel leht ja varre tihend. Eemaldage korpuse katte ühenduspoldid ja mutrid, eraldage klapikate klapi korpusest ja eemaldage klapikaane tihend.
Veenduge, et klapikuul on "väljas" asendis, mis hõlbustab selle eemaldamist klapi korpusest, ja seejärel eemaldage klapipesa.
Lükake klapivarre õrnalt allapoole läbi klapi korpuse keskmise ava, kuni see on täielikult eemaldatud, ja seejärel eemaldage O-rõngas ja tihendusrõngas. MÄRKUS. Olge ettevaatlik, et vältida varre pinna ja klapi tihendi tihendi kriimustamist.
