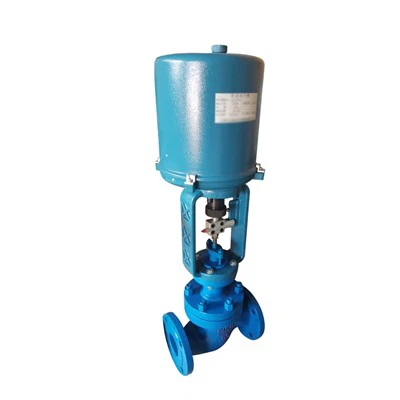

ZDLM Elektrilise varruka juhtventiil
Ülevaade
ZDLM -seeria elektrilise varruka juhtventiil võtab reguleerivast instrumendist alalisvoolu signaali, muudab reguleeritud söötme voolu ja hoiab kontrollitud protsessi parameetreid antud väärtuses. Seda kasutatakse laialdaselt tootmise automatiseerimise kontrollimisel sellistes tööstussektorites nagu võimsus, metallurgia, keemiatööstus, nafta, tekstiili, farmaatsia- ja paberitöö.
Selle tooteseeria nominaalne läbimõõt on vahemikus 20 kuni 200 mm, nominaalne rõhk on 1,0, 1,6, 4,0 ja 6,4MPa, töötemperatuuri vahemik on vahemikus - 40c kuni 450c ja vastuvõtva signaali on 0 ~ 10mA.DC või 4 ~ 20mA.DC. Nende hulgas sobib elektriline üksik - istme juhtventiil väikeste rõhu erinevuste, suure viskoossuse või osakeste kergete lisanditega. Elektriline varruka juhtventiil sobib suure rõhu erinevusega puhkuseks. Klapi trimmimise tihendi materjali järgi on metalli - metalli ja non- metallimetalli tihendid. Viimane pääseb klapi sulgemisel VI taseme (nulllekke) standardile. Erinevate pakkide kohaselt saab selle jagada üldisteks pakkimishüljesteks ja lõhnitihedeks. Esimesi kasutatakse üldiselt, samas kui viimast kasutatakse olulistel puhkudel, kui leke pole lubatud. Vooluomadused on lineaarsed või võrdsed protsendid. Erinevate ajamitega varustatud, võib selle jagada kahte tüüpi: tavaline ja elektrooniline tüüp. Saadaval on mitmesuguseid sorte ja suurusi.
Omadused
1. Klapi korpus on kavandatud vastavalt vedeliku mehaanika põhimõttele, millel on madal - takistuskanal, millel on võrdne rist - ja nimivoolu koefitsient suureneb 30%.
2. reguleeritav vahemik on suur, loomupärane reguleeritav suhe on 50 ja vooluomadused on lineaarsed ja võrdsed protsendid.
3. Elektrilise varruka juhtventiili klapi pistik on varustatud ülemise ja alumise rõhu võrdsusavadega, tasakaalustamata jõud on väike, klapi stabiilsus on hea, varrukas on väga vahetatav ja rõhu erinevus on suur.
4. reguleeriv lõike - väljalülitus tüüp võtab vastu pehme tihendiga konstruktsiooni klapi südamiku, mis jõuab V - taseme lekkestandardile (null leke)
5. Servo võimendi võtab automaatse kohanemise täpsuse parandamiseks vastu sügava dünaamilise negatiivse tagasiside
6. Elektrioperaatoril on mitmesuguseid vorme ja seda saab rakendada 4 ~ 20 mA -ni. DC või 0 ~ 10mA.DC.
7. Elektrooniline elektrikontrollventiil saab klapi avanemist otsese signaali abil juhtida ilma servovõimendi vajaduseta.
8. Lööb - suletud juhtventiil moodustab liikuva klapi varre täieliku tihendi, et vältida vedeliku leket.
Osade materjal
|
Keha, kapott |
HT200, ZG230-450, ZG1CR18NI9TI |
|
Tuum |
Zg1cr18ni9ti, stelliitide sulami pindav keevitusega tugevdatud PTFE |
|
Pakkimine |
PTFE, elastne grafiit |
|
Lükake varras, puks |
2CR13 |
|
Tihend |
Kummi asbestileht, 10, 1Crl8ni9Tiasbest spiraalne haavatihend |
|
Lõõtsad |
1cr18ni9ti |
Tehnilised parameetrid
|
Dn mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Elektriam |
Prae-10 |
Prae-11 |
Prae-12 |
Prae-13 |
|||||||
|
Tõukejõud n |
2500N |
4000N |
6400N |
1000on |
|||||||
|
Insuldi aeg s |
|||||||||||
|
Tarbimisvõimsus n |
6 |
15 |
25 |
40 |
|||||||
|
Max.Sust MM |
30 |
30 |
60 |
60 |
|||||||
|
Dn mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
10 |
12 |
15 |
20 |
||||||||||||
|
Nimivoolutegur |
Lineaarne tüüp |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
18 |
28 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
Võrdne protsent |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
Hinnatud löök MM |
16 |
25 |
40 |
60 |
|||||||||||
|
PN MPA |
1.01.64.06.4 |
||||||||||||||
|
Loomupärased vooluomadused |
Lineaarne tüüp, võrdne protsent |
||||||||||||||
|
Omane reguleeritav suhe |
50 |
||||||||||||||
|
Lubatud leke |
Üksik koht |
Metallist tihend: IV taseme pehme tihend: VI tase |
|||||||||||||
|
Varrukas |
Metallist pitser: iilevel pehme tihend: VI tase |
||||||||||||||
|
Töötemperatuur (kraad) |
-20~200-40~250-40~450-60~450 |
||||||||||||||
|
Signaalivahemik (MA.DC) |
0~104~20 |
||||||||||||||
|
Tegevusrežiim |
Elektri sulgemise tüüp elektriliste avatüüp |
||||||||||||||
|
Ümbritsev temperatuur (kraad) |
Elektriline juhtventiil: -20 ~ 70 kraadi servovõimendi: 0-50 kraadi |
||||||||||||||
|
Ümbritsev õhuniiskus |
Elektriline juhtventiil: vähem või võrdne 95%servovõimendiga: väiksem kui 85% |
||||||||||||||
|
Toiteallika pinge |
220 V 50Hz 380 V 50Hz 24AZ/Dz |
||||||||||||||
Lubatud rõhu erinevus
|
Dn mm Tõukejõud n |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
|
2000 |
6.4 |
6.4 |
|||||||||
|
4000 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
||||||
|
6000 |
6.4 |
6.4 |
6.4 |
||||||||
|
6400 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
|||||
|
8000 |
6.4 |
6.4 |
6.4 |
||||||||
|
16000 |
6.4 |
6.4 |
6.4 |
Vead ja lahendused
|
Pole toimingut, võimsus tuli välja |
Ühendage toiteallikas |
|
Mootor ei käivitu, toitevalgus on sisse lülitatud ja sisendsignaali tuli on sisse lülitatud. |
Kontrollige pinget, et veenduda, et see on normaalne. Seadke sisendsignaali valimise lüliti õigesse asendisse, alandage ümbritseva õhu temperatuuri, vähendage kasutamise sagedust ja tundlikkust või vahetage kondensaator välja, vahetage juhtme välja või ühendage juhtme ja vastav pistik. |
|
Motoorne võnkumine, kuumus |
Kontrollige sisendsignaali, et kõrvaldada häired, reguleerida tundlikkust, kasutage potentsiomeetri tundlikkuse vähendamiseks ja kontrollige, et see normaalseks muuta. |
|
Klapi asendi tagasiside signaal on liiga suur või liiga väike |
Kontrollige potentsiomeetri paigaldamist ja reguleerige nullpositsiooni ja reisige potentsiomeetri |
Toodete eelised
Klapi sisekomponendi materjalid
Kargenemise peamised meetodid
Tavaliselt kasutatavad klapi sisemised komponendid on SUS304, SUS316, SUS316L, SUS410, SUS420 jne ja töödeldakse vastavalt erinevatele vedeliku tingimustele. Kavitatsioonivedelike, tahkete osakeste sisaldavate vedelike ja kõrge - temperatuuri ja kõrge - rõhuolude juhtimiseks tuleb neid karastada. Ravi klapi kasutusaja pikendamiseks.
Kuumtöötlus
A.304/316 Tahke lahuseravi
See materjalide seeria on austeniitse roostevabast terasest ja seda kasutatakse peamiselt töötingimustes, kus sööde on söövitav või madala - temperatuuriolukorras. Kui sööde on väga söövitav, tuleb teha lahuseravi. Lahendusravi eesmärk on parandada materjali karedust ja korrosioonikindlust.
Temperatuuri vahemik -196 ~ 530 kraadi
B.410/420 kustutamine ja karastusravi (kustutamine + karastamine)
Selle seeria materjal on martensiitne roostevaba teras, mis on suurepärane kavitatsioon - vastupidav materjal. See tuleb kustutada ja karastada, kui seda kasutatakse kõrgel - temperatuuril ja kõrgel - rõhu erinevuste olukordades. Ravi kustutamise ja karastamise eesmärk on materjali kõvaduse parandamine ja selle kasutusaja pikendamine karmides töötingimustes.
Temperatuuri vahemik -45 ~ 425 kraad
C.17-4Ph sademete karastusravi
Roostevabast terasest keemilisele koostisele lisatakse erinevat tüüpi ja koguseid ning erinevat tüüpi karbiidide, nitriidide, karbiidide ja metallidevaheliste ühendite kogused sadestuvad sademete kõvenemisprotsessi kaudu, mis mitte ainult ei paranda teras tugevust, vaid hoiab piisavalt tugevust. Tüüp kõrge - tugevuse roostevabast terasest, mida nimetatakse sademete kõvenemiseks.
Temperatuuri vahemik -45 ~ 425 kraad
Pinna kõvenemisravi
Pinna kuumtöötlus jaguneb kahte kategooriasse: pinna kustutamine ja pinna keemiline kuumtöötlus.
a. Leegi kuumuta pinna kustutamine, kontakt elektriline küttepinna kustutamine, induktsiooni kuumutamise pinna kustutamine jne.
b. Karbiseerimine, nitristamine, süsinik, kroomi boroniseerimine, vaske sisseimbumine jne.
Pindamine
Stelliitkatted (põhikomponendid CO, CR, W) on tavaliselt kasutatav kõvenemismeetod, millel on suurepärane korrosioonikindlus. Stelliitide pindade jaoks on kaks meetodit: täielik pindamine ja osaline pindamine. Spetsiifilise pindamismeetodi jaoks pole standardset regulatsiooni. Tavaliselt sõltub see vedeliku erinevatest rõhkudest ja temperatuuridest ning sellest, kas vedelik sisaldab osakesi.
Mõõtmed
Fry - y-30
Fry - y-60
Fry - y-100
Pakendi kaitsemeetmed
Pakendistruktuur ja materjalid
Pakend peaks olema kavandatud nii tugev kui ka kerge, et taluda transpordi ajal mitmesuguseid survet ja mõju. Kasutatavatel materjalidel peaks olema hea ilmatakistus, keemiline vastupidavus ja kulumiskindlus erinevate transpordikeskkondadega kohanemiseks.
Tihendamine ja leke - tõend
Pakend võtab kasutusele usaldusväärse tihendamise tehnoloogia, näiteks soojuse tihendamine, liimi tihendamine või tihendusrõngaste kasutamine, et tagada pakendi õhukindlus ja vedelik.
Lihtne käsitseda ja tuvastada
Pakendi suurus ja kaal vastavad ergonoomilistele põhimõtetele, tagades käitlejate ohutu ja mugava käitlemise. Samal ajal tähistab pakend selgelt lasti teavet, nagu nimi, kaal ja sihtkoht, kiireks identifitseerimiseks ja klassifitseerimiseks.
Spetsiaalne lasti identifitseerimine
Eritoodete, näiteks tuleohtliku, plahvatusohtliku, mürgise, söövitavate või radioaktiivsete ainete puhul, tuleb vastav ohtlik kaupade silt kinnitada pakendile.
Ohtlikud kaupade pakendamise spetsifikatsioonid
Eritoodete, näiteks tuleohtliku, plahvatusohtliku, mürgise, söövitavate või radioaktiivsete ainete puhul, tuleb vastav ohtlik kaupade silt kinnitada pakendile.
Atesteerimine
Ettevõtte ülevaade
Meie ettevõte asub Zhongbei tööstuspargis, Xiqingi rajoonis, Tianjin. See on professionaalne ettevõte, mis integreerib mehhatroonikat, sealhulgas elektritöötajate ja klapptoodete projekteerimist ja arendamist, tootmist ja kokkupanekut, müüki ja teenindamist.
Tootmisbaas hõlmab pindala 2000 ruutmeetrit
Ettevõtte kvaliteedikontroll QC protsess
01. Sisemistestide tegemine
Kontrollige, kas vaateklaasil ja osutil on joondamine.
Kontrollige juhtmestiku korralikku joondamist.
Kontrollige täieliku kaasamise jaoks avatud ja sulgege nukke.
Kontrollige kursori täielikku kaasamist.
Kontrollige, kas osuti positsioonil joondaks elektriamiga.
Kontrollige sisemistel kruvidel tihedust.
02. Välimuse ülevaatus
Kontrollige värvi koorimist/plekke
Käsitsi mutrivõti
Veekindel pistik
Käsitsi tolmupistik
03. Toote tüüp
Kas pinge on kooskõlas tootevahtkasti märgistamisega?
Kas juht tüüp on kooskõlas tootevahtkasti märgistamisega?
04. märgistamine
Tootenumbri tähistamiseks kasutage lasermärgistusmasinat
Klapikomplektide kontrollrühmad
01. Vastavalt tootmisjärjekorrale käsitleva teabe kohaselt kontrollige, kas järgmine sisu on tootmisjärjekorraga kooskõlas
Klapi kogus
Klapi läbimõõt
Klapimaterjal
Klapi ühenduse meetod
Klapi rõhk
Tähtaja pinge
Täiturmehhanismi juhtimis tüüp
Kas ajami plahvatus - on tõend?
02. Kontrollige kinnituskruvisid
Kontrollige, kas klapi ja elektriajami vahelised kruvid on pingutatud või mitte.
Standardiseeritud ohutuse tootmisprotsess töökojas
Korraldama
Eemaldage ja korraldage soovimatuid esemeid, vabastage ruum, kasutage paindlikult ruumi, vältige väärkasutamist ja valesti paigutamist ning kujundage kogu töökohta.
Korraldama
Leidke ja märkige vajalikud esemed, korraldage need, tehke töökoht lühidalt selgeks, looge korralik töökeskkond ja lühendage esemete leidmiseks kuluvat aega.
Puhastamine
Hoidke puhas, korras, meeldiv töökeskkond, stabiilne kvaliteet ja vähendage tööstuslikku kogunemist.
Korrastatud
Hoidke varasemaid 3S -i tulemusi, puhtad, hoidke 3S tulemusi ja jätke klientidele hea mulje.
Kvaliteet
Arendage häid harjumusi ja omadusi järgida eeskirjade järgi, viljelevad töötajate häid harjumusi, kes järgivad reegleid, ja loovad meeskonnavaimu.
5S staatus ja roll
1. Parandage ettevõtte mainet
2. Parandage tootlikkust ja töötõhusust
3. Tootmise käibe parandamine
4. Vähendage ebaõnnestumisi ja tagage kvaliteet
5. tugevdage ohutust ja vähendage võimalikke ohutusohte
KKK
Kuidas oleks teie hinnaga?
Kuigi kvaliteet, kuid hind on erinev soodne.
Mis on teie MOQ?
Üks tükk.
Mis on tarneaeg?
See on umbes 2-4 nädalat pärast makse saamist.
Kas teil on tooteid laos?
Jah, osa aktsiatest saab 3 päeva jooksul välja saata.
Kas testite enne kohaletoimetamist kõiki oma kaupu?
Jah, enne tarnimist kontrollitakse kõiki tooteid täielikult.
Mis on garantii?
Meie garantii on üks aasta. Pärast kauba saamist, kui leiate puudustooteid, võtke meile lihtsalt pilte või videoid. Me teeme uuesti - re - rahastamiseks klientidele, kui kinnitame, et see on meie kohustused.
