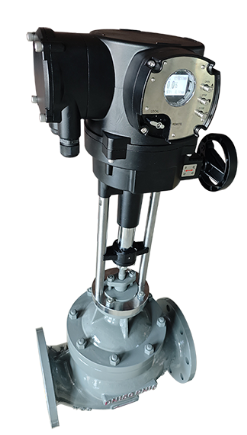

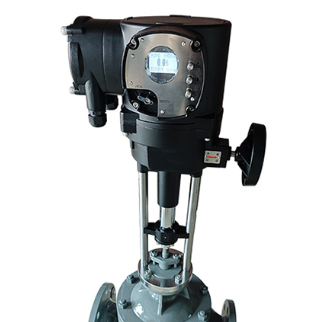

elektriline juhtventiil
Elektrilised juhtventiilid on olulised täiturmehhanismid tööstusautomaatika protsesside juhtimisel. Tööstusvaldkonna automatiseerituse suurenemisega kasutatakse neid üha enam erinevates tööstuslikes tootmisvaldkondades. Võrreldes traditsiooniliste pneumaatiliste juhtventiilidega on elektrilistel juhtventiilidel ilmsed eelised: elektrilised juhtventiilid on energiasäästlikud (töötavad ainult elektrit), keskkonnasõbralikud (ei tekita süsinikdioksiidi heitmeid) ning kiiresti ja lihtsalt paigaldatavad (pole keerulisi pneumaatilisi torujuhtmeid ja õhku). pumba tööjaamad on vajalikud). Klapid jagunevad kolme tüüpi vastavalt nendega varustatud täiturmehhanismide kasutatavale võimsusele, nende funktsioonidele ja omadustele: lineaarkarakteristikud, võrdse protsendi karakteristikud ja paraboolkarakteristikud.
1. Juhtventiili on lihtne juhtida ja see on sisemiselt ohutu. Täiendavaid plahvatuskindlaid meetmeid pole vaja.
2. Servovõimendi võtab vastu sügava dünaamilise negatiivse tagasiside, mis võib parandada automaatse reguleerimise täpsust.
3. Vedelik mõjub klapi südamikule igas suunas, nii et klapp saab stabiilselt töötada.
4. Kõikidel liigutatavatel pindadel on kasutatud kvaliteetseid madala hõõrdumise, pika elueaga ja müravaba laagreid.
5. Juhtventiilil on suurepärane tehnoloogia, suurepärane struktuur, sujuv vool, kiire reageerimine ja see võib asendada imporditud kaupu.
6. Reguleerimisventiili rõhukadu on väike, väljundjõud on stabiilne, voolutegur on suur ja kanalite siledad ristlõiked on võrdsed.
7. Juhtventiil kasutab ventiili sees rõhu tasakaalustusmehhanismi, mis muudab juhtventiili tundlikuks, juhtimiseks täpseks ja võimaldab suurt rõhuerinevust.
8. Juhtventiili korpus on konstrueeritud vedeliku mehaanika põhimõttel võrdse ristlõikega väikese voolutakistusega läbipääsuga ja nimivoolukoefitsienti suurendatakse 30%.
9. Juhtventiilil on väikesed mõõtmed, kerge kaal, lihtne kasutada, suur vooluhulk, energiasäästlikkus ja kõrge reguleerimistäpsus.
Peamised osad
Osade materjalid: Klapi korpus
Klapi kapott
Pakkimisnääre
Klapi vars
Klapi ketas
Tihendusrõngas
Näitaja
Klapi varre mutter
Mutterhülss
Materjal: hallmalm
Valatud teras
Roostevaba teras
Messing
Materjal: WCB, CF8 (304), CF3 (304L), CF3M (316L)
Nimiläbimõõt: DN50 ~ DN350
Nimirõhk: PN1,6 ~ 25 MPa
Kohaldatav temperatuur: -46C~ 500 kraadi
Sõidurežiim: elektriline
Voolu omadused
See on suhe läbi elektrilise juhtklapi voolava keskkonna suhtelise voolukiiruse ja selle avanemise vahel tingimusel, et rõhuerinevus klapi kahe otsa vahel jääb konstantseks.
Karakteristikuid on kolme tüüpi: lineaarne, võrdne protsent ja parabool.
Tööpõhimõte
Töötav toiteallikas: DC24V, AC220V, AC380V ja muud pingetasemed.
Sisendjuhtsignaal: DC4-20MA või DC1-5V. Tagasiside juhtsignaal: DC4-20MA (koormustakistus alla 500 oomi) Tööstusautomaatika juhtimissüsteemi signaali vastuvõtmisel (näiteks: 4–20 mA) klapi käitamiseks, et muuta klapi vahelist ristlõikepinda südamik ja klapipesa torujuhtme keskkonna voolu, temperatuuri, rõhu ja muude protsessiparameetrite reguleerimiseks. Kasutage automaatset reguleerimisfunktsiooni. Uus elektriline juhtventiili ajam sisaldab servofunktsiooni, võtab vastu ühtse 4-20mA või 1-5V·DC standardsignaali, teisendab voolusignaali vastavaks lineaarseks nihkeks ja juhib automaatselt juhtseadme avanemist. ventiil protsessi parameetrite, nagu rõhk, vool, temperatuur ja vedeliku tase torustikus, pidevaks reguleerimiseks.
Paigaldamine
Elektriline juhtventiil on kõige parem paigaldada nii, et töökolvi ülemine ots asub horisontaalse torujuhtme põhjas. Temperatuuriandurit saab paigaldada igasse asendisse ja kogu pikkuses peab see olema sukeldatud kontrollitavasse keskkonda.
Elektrilised juhtventiilid sisaldavad tavaliselt draiverit, mis võtab vastu draiveri signaale (0-10V või 4-20MA), et reguleerida klapi reguleerimiseks. See võib moodustada ka intelligentse võrgu juhtimissüsteemi vastavalt juhtimisvajadustele, optimeerida juhtimist ja teostada kaugseiret.
Vead ja lahendused
Täielik valik
Täielik tootespetsifikatsioonide valik Saate alati leida endale sobiva
Tugev ja vastupidav
Toote hea kvaliteet, tugevad antioksüdantsed omadused ja vastupidavus
Pedantne töö
Sujuv töötlus ja peen pinna lihvimine ilma jämeta
Elektriline põhimõte
Toimimispõhimõte: mootori toiteallikas 220VAC või 380VAC, juhtsignaal 4~20mA, klapi sees on kontroller, kontroller teisendab voolusignaali samm-mootori veerandpöördesignaaliks, mootor pöörleb ja käik, hoob , või käigukast pluss hoob panevad klapivarre tööle, teostades lineaarset või neljapööret
Tagasiside: Mootor töötab, läbi käigukasti, kolme konnektoriga liugreostaat väljastab klapi asendi signaali, lisaks on kolmejuhtmelised piirsignaalid (täielikult avatud, täielikult suletud. Ühisliin)
