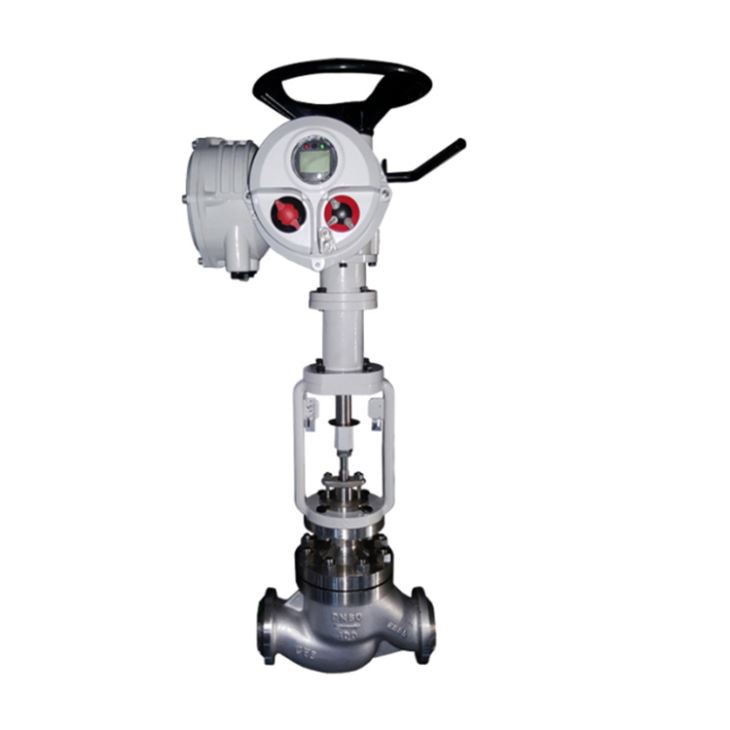

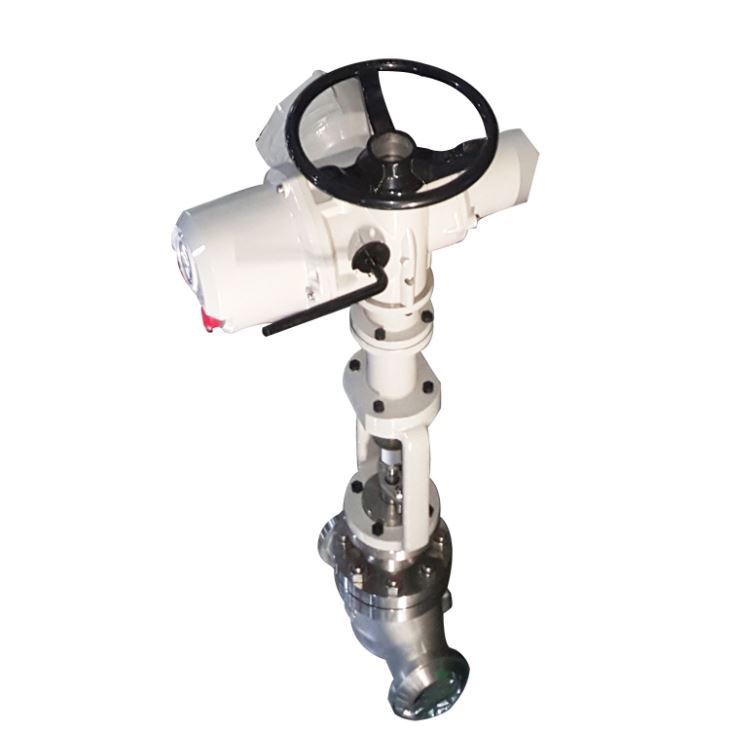

Klapi kere parameetrid
Nominaalne suurus (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Klapi istme läbimõõt (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Nimivoolu koefitsient (KV) | Ühe istmega | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
Varrukas | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
Lubatav rõhk (MPa) | Ühe istmega | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0,6 | 0,5 | 0,3 | 0,1 |
Varrukas | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
Nominaalrõhk (MPa) | 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0 | |||||||||||||
Nimimõõt (mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
Kapott | Standardvorm (-17 250 + 250 ℃), kõrge temperatuurivorm (+ 250 450 + 450 ℃), madala temperatuuri vorm (-40 19 -196 ℃), lõõtsa tihendi vorm (-40 350 + 350 ℃) | |||||||||||||
Kapoti tüüp | Bolt Compression | |||||||||||||
Tihendi tihend | V-tüüpi PTFE täiteaine, V-tüüpi painduv grafiidi täiteaine | |||||||||||||
Kehamaterjal | Süsinikteras (WCB, WCC), roostevaba teras (CF8, CF8M, CF3, CF3M, roostevaba dupleksteras 2520) | |||||||||||||
Trim-parameetrid
Struktuur | Ühe istmega kolvi tüüpi pool, varruka tüüp |
Voolu karakteristikud | Lineaarne, võrdne protsent |
Kärbi materjal | Roostevaba teras (304, 316, 316L) |
Kuum tags: 4-20ma vooluhulga ventiil, Hiina, tootjad, tarnijad, tehas, ost, hind, pakkumine
Sobivad täiturseadme parameetrid on järgmised:
Täiturmudelid | Imporditud (Rotork, Siemens, AUMA, Westbosch) ja muud kliendi poolt määratud kaubamärgid |
Peamised tehnilised parameetrid | Toitepinge: AC 220V, AC 380V; DC 24V eritellimus; (teised) |
Sisendsignaal: 4-20mA või 1-5V • DC, väljundsignaal: 4-20mA • DC; Eriotstarbeline RS485 sideliides | |
Kaitsetaseme: Üsna IP65, plahvatuskindel märk: ExdIIBT4 (valikuline BT6, CT4, CT6), käsiülekanne: käepide | |
Ümbritseva keskkonna temperatuur: -25 ～ + 70 ℃, ümbritsev temperatuur: ≤95% |
Tulemuslikkuse indeks
Elektriline täiturmehhanism Tehnilised andmed
Nominaalne rõhk: 1,6, 2,5, 4,0, 6,4 MPa
Klapimaterjal: malm, valuteras, valatud roostevaba
Sisemine vooluomadus: joon, võrdne protsent
Toimimisviis: elektriline avatud (K), elektriline sulgemine (B)
Temperatuurivahemik: -20 ~ 250 ° C (normaaltemperatuur), - 20 ~ 425 ° C (keskmine temperatuur)
Sisestusühik: 4 ~ 20mA
Pinge: 220V50Hz või 380V
Täiturmehhanismi nominaalne liikumine: vt
Põhiviga: 1%, 1,5%
Surnud tsoon: 0,5% ~ 3%
Tagastamise erinevus: 1,5%
Kontrolli täpsus: ± 1%
Kaitseklass: IEC145IP67
Lekkekoguse lubamine: ZRLP vastab ANSI B16.106 IV astmele, ZRLN vastab ANSI B16.106 II kraadile
Kasutamise temperatuur: Elektriline reguleerimisklapp -20 ~ + 80 ° C
Olukorra niiskuse kasutamine: elektriline ventiil ≦ 95%
Ümbritsev gaas: gaas
Kontuurmõõde ja ühendus
Nominaalne läbimõõt DN | L | H1 | H2 | ||||||
ZRLP | ZRLN | ||||||||
PN 1.6 | PN 2,5 / 4,0 | PN 6.4 | Tavaline tüüp | Kuum tükk | Tavaline tüüp | Kuum tükk | ZRLP | ZRLN | |
20 | 180 | 180 | 190 | 753 | 904 | / | / | 65 | / |
25 | 185 | 190 | 205 | 765 | 916 | 770 | 920 | 112 | 117 |
32 | 200 | 210 | 220 | 771 | 922 | 773 | 923 | 118 | 120 |
40 | 220 | 230 | 240 | 783 | 934 | 793 | 943 | 129 | 139 |
50 | 250 | 255 | 265 | 798 | 949 | 798 | 948 | 144 | 144 |
65 | 275 | 285 | 295 | 889 | 1049 | 899 | 1059 | 178 | 188 |
80 | 305 | 310 | 325 | 892 | 1052 | 909 | 1069 | 191 | 208 |
10 | 350 | 355 | 370 | 896 | 1056 | 921 | 1081 | 195 | 220 |
125 | 410 | 425 | 440 | 1000 | 1162 | 1050 | 1187 | 245 | 270 |
150 | 450 | 460 | 475 | 1080 | 1215 | 1115 | 1298 | 255 | 280 |
200 | 550 | 560 | 570 | 1150 | 1260 | 1210 | 1339 | 290 | 320 |
250 | 640 | 655 | 670 | 1195 | 1315 | 1256 | 1468 | 380 | 440 |
300 | 720 | 735 | 750 | 1265 | 1385 | 1315 | 1527 | 435 | 502 |
