Vahvli plahvatuskindel liblikklapp
Mis on plahvatus?
Plahvatuse tekitamise eelduseks on, et plahvatusohtlikud ained tuleb teatud määral hapnikuga segada, et tekitada sobivates süttimistingimustes keemiline reaktsioon. Kui reaktsioonikiirus ületab heli kiirust, määratletakse see plahvatusena. Teatud määral kogunenud plahvatusohtlikud segud plahvatavad ootamatult ja põhjustavad plahvatuslaine kujul hävitavat mõju.
Mis on plahvatuskindel?
Kui mõni ülaltoodud kolmest tingimusest on piiratud, saab plahvatusi ära hoida. Paljudes kasutuskohtades on plahvatusohtlike ainete ja hapniku olemasolu raske vältida, mistõttu tuleb piirata süüteallikaid. Elektriseadmed on potentsiaalne süüteallikas, mis põhjustab masina töötamise ajal pinnatemperatuuri tõusu, elektrostaatilist laengut või hetkelisest voolust põhjustatud sädemeid. Elektriseadmed on konstrueeritud nii, et töötamise ajal välditakse liigset pinnatemperatuuri ja sädemeid. Seetõttu ei muutu leegikindlad elektriseadmed potentsiaalseks süüteallikaks.
Butterfly Valve'i kasutamise põhimõte
Suhe liblikklapi avanemise ja voolukiiruse vahel muutub põhimõtteliselt lineaarselt. Kui seda kasutatakse vooluhulga reguleerimiseks, on selle vooluomadused tihedalt seotud ka torustiku voolutakistusega. Näiteks kui kaks torujuhet on varustatud sama klapi läbimõõdu ja kujuga, kuid torujuhtme kadude koefitsient on erinev, on klapi voolukiirus väga erinev. )
Kui klapp on suure drosselamplituudiga, võib klapiplaadi tagaküljel tekkida kavitatsioon, mis võib ventiili kahjustada. Tavaliselt kasutatakse seda väljaspool 15 kraadi.
Kui liblikklapp on keskmises avas, on klapi korpuse ja liblikplaadi esiotsa moodustatud ava kujund tsentreeritud klapi teljele ja kaks külge moodustavad erineva oleku. Ühe külje liblikaplaadi esiots liigub vee voolu suunas ja teisel pool liblikaplaadi esiots veevoolu suunas. Seetõttu moodustavad klapi korpuse ja klapiplaadi üks külg düüsikujulise ava ja teine külg on sarnane drosselklapi kujulise avaga. Düüsipoolne vooluhulk on palju kiirem kui drosselklapi poolel ja drosselpoolse klapi all tekib alarõhk, sageli võivad kummitihendid lahti tulla. )
Libliklapi töömoment on erinevate avade ning klapi avanemis- ja sulgemissuundade tõttu erinevate väärtustega. Horisontaalsete liblikventiilide, eriti suure läbimõõduga ventiilide puhul ei saa tähelepanuta jätta vee sügavusest tekkivat pöördemomenti ning ülemise ja alumise klapi võlli kõrguse erinevust. Lisaks, kui ventiili sisselaskeküljele on paigaldatud põlve, tekib kallutatav vool ja pöördemoment suureneb. Kui klapp on vaheava juures, peab töömehhanism hüdrodünaamilise pöördemomendi mõjul ise lukustuma.
Libliklapi eelised
1. Avamine ja sulgemine on mugav, kiire, tööjõusäästlik, väikese vedelikukindlusega ja seda saab sageli kasutada. 2. Lihtne struktuur, väike suurus ja kerge kaal. )
3. See suudab transportida muda minimaalse vedeliku kogunemisega toru suudmesse. )
4. Madala rõhu all on võimalik saavutada hea tihendus. )
5. Hea reguleerimise jõudlus.
Libliklapi puudused
1. Töörõhk ja töötemperatuuri vahemik on väike. )
2. Halb tihendus.
Elektrilise liblikklapi tööpõhimõtte skeem
Seoses minu kodumaa tööstusliku töötleva tööstuse kiire arenguga kasvab ka nõudlus ventiilide järele, eriti elektriliste liblikventiilide ja elektriliste kuulventiilide kasutamise järele, mis on paljude ventiilide seas kõige silmapaistvamad ja on torustikes levinud tüübid! Torujuhtmesüsteemide sisse-välja ja voolu juhtimiseks kasutatava komponendina kasutatakse elektrilisi liblikventiile nende suurepärase kvaliteedi ja jõudluse tõttu üha enam praktilistes rakendustes!
Erinevate ühendusmeetodite järgi võib elektrilised liblikklapid üldiselt jagada kõige tavalisemateks elektrilisteks liblikklappideks ja elektrilisteks ääriku liblikklappideks. Tihendusmaterjalide hulka kuuluvad pehmed tihendid (tavaline temperatuur ja rõhk) ja kõvad tihendid (kõrge temperatuur ja kõrge rõhk). Töötav toiteallikas sisaldab tavaliselt: AC220V, AC380V, DC24V, sisendsignaal sisaldab 4~20mA 0~10v ja muid nõrkvoolu signaale. Lõpuks, vastavalt juhtimisvormile, jaguneb see lülititüübiks ja reguleerimistüübiks. Lülitustüüp mängib lüliti rolli; reguleerivat tüüpi kasutatakse vooluhulga reguleerimiseks ja saab täpselt See on ka suhteliselt kallis klapp voolu reguleerimiseks tuhandik kraadini.

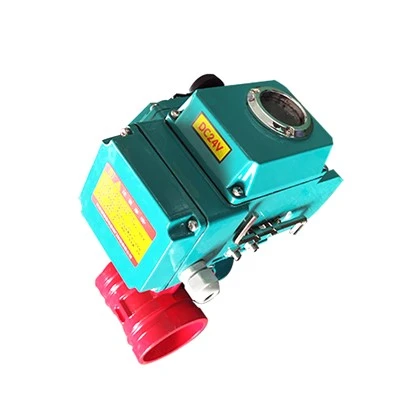

Elektriline liblikklapp kasutab liikumapaneva jõuna elektrienergiat. Elektriseade juhib klapivarre, pannes liblikplaadi 90 kraadi pöörlema, et klapp avada ja sulgeda. Samuti võib see vastu võtta 4–20 mA või muid signaale tööstusautomaatika juhtimissüsteemist, et klapi avanemist täpselt juhtida. , saavutades seeläbi erinevate protsessiparameetrite, nagu vooluhulk, temperatuur ja rõhk, reguleerimise ja juhtimise.
Butterfly Valve omadused
▼ Lihtne struktuur ja väike suurus. Tänu oma kompaktsele struktuurile, lühikesele konstruktsiooni pikkusele, väikesele suurusele ja kergele kaalule sobib see suure läbimõõduga.
▼Vedeliku takistus on väike. Täielikult avatuna on klapipesa kanali efektiivne tsirkulatsiooniala suur, seega on vedelikutakistus väike.
▼ Avamine ja sulgemine on mugav ja kiire, reguleerimisvõime on hea ja liblikplaat pöörleb 90 kraadi. Nii avamist kui ka sulgemist saab lõpetada. Liblikplaadi pöördenurka muutes saab vooluhulka järk-järgult juhtida.
▼ Avamis- ja sulgemismoment on väike. Kuna pöörleva võlli mõlemal küljel olevad liblikplaadid on põhimõtteliselt võrdselt mõjutatud keskkonnast ja pöördemoment tekib vastassuundades, on avamine ja sulgemine vähem töömahukas.
▼ Madalsurve tihendusomadused on head. Tihenduspinna materjalid on tavaliselt valmistatud kummist ja plastikust, seega on tihendusvõime hea. Tihendusrõnga materjali tõttu on liblikklapi töörõhk ja töötemperatuuri vahemik väike. Tugevalt suletud liblikklappide töörõhku ja töötemperatuuri vahemikku on aga oluliselt täiustatud.
1. Kui liblikklapp on täielikult avatud, on sellel väike voolutakistus. Kui see on avatud umbes 15–70 kraadi, saab see teostada tundlikku voolu juhtimist. Seetõttu kasutatakse suure läbimõõduga reguleerimise valdkonnas väga sageli liblikklappe. Kuna liblikklapi liblikplaadi liikumine on pühkimine, saab enamikku liblikklappe kasutada hõljuvate tahkete osakestega keskkonnas. Olenevalt tihendi tugevusest saab seda kasutada ka pulbrilise ja granuleeritud kandja jaoks.
2. Voolu reguleerimiseks sobib liblikklapp. Kuna torus olevate liblikklappide rõhukadu on suhteliselt suur, umbes kolm korda suurem kui siibri ventiilide oma, tuleks liblikklappide valimisel täielikult arvestada rõhukadu mõju torustikusüsteemile ja liblikplaadi tugevust, mis peab vastu pidama. Samuti tuleks arvesse võtta torujuhtme keskkonna rõhku suletud olekus. . Lisaks tuleb arvestada ka elastomeerse istmematerjali töötemperatuuri piirangutega kõrgendatud temperatuuridel.
3. Libliklapil on väike konstruktsioonipikkus ja üldkõrgus, kiire avanemis- ja sulgemiskiirus ning head vedeliku juhtimise omadused. Libliklapi ehituspõhimõte sobib kõige paremini suure läbimõõduga ventiilide valmistamiseks. Kui voolu reguleerimiseks on vaja liblikventiili, on kõige olulisem valida õigesti liblikklapi spetsifikatsioon ja tüüp, et see saaks korralikult ja tõhusalt töötada.
