Metallist tihendusklapp

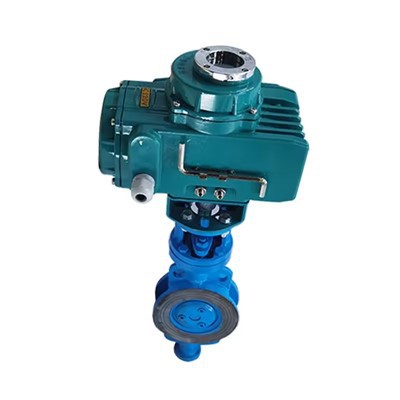

Süsinikterasest elektriline metallist tihendusääriku liblikklapp, mis põhineb täiustatud välismaise tehnoloogia kasutuselevõtul, äärikuga metallist tihendiga liblikventiilil on kolme ekstsentriline ja mitmekihiline metallist kõvastihendatud struktuur, mida kasutatakse laialdaselt voolu reguleerimiseks ja väljaviimiseks. vedelik tööstuslikes torustikes, nagu kullatöötlus, elektrienergia, naftakeemiatööstus, veevarustus ja kanalisatsioon ning munitsipaalehitus, mille keskmine temperatuur on alla 425 kraadi Celsiuse järgi.
Liblikventiili kasutatakse laialdaselt metallurgia-, elektri-, nafta-, keemia- ja muudes tööstuslikes torudes voolukiiruse reguleerimiseks ja vedeliku väljalülitamiseks.
Kolm ekstsentrilist liblikventiili vastab rangelt API609 spetsifikatsioonidele. Et vältida liblikplaadi deformeerumist, klapivarre nihkumist ning vedeliku rõhu ja temperatuuri mõjust tingitud tihenduspinna hammustamist, paigaldatakse liblikplaadi ülemisele ja alumisele küljele kaks sõltumatut tõukerõngast, tagades sellega klapi normaalse töö mis tahes töötingimustes;
Samas on klapisääre teadmata põhjustel kahjustumisest ja lendumisest põhjustatud äkiliste õnnetuste vältimiseks konstrueeritud klapi alumise otsa sise- ja välisosas sõltumatud klapivarre lendamist takistavad mehhanismid, mis kaudselt tagab ka et rõhu tase võib ulatuda kuni 2500 naela.
Struktuuri omadused ja kasutusalad
Metallist tihendusklappide seeria tooted on pika elueaga energiasäästlikud liblikklapid. Tooted vastavad riiklikele standarditele JB/T8527-97 (metallist tihend liblikventiil), GB/T13927-92 (universaalne ventiili rõhukatse) ja muudele seotud ventiilide standarditele. See toode koosneb klapi korpusest, liblikplaadist, tihendusrõngast, ülekandemehhanismist ja muudest põhikomponentidest. Selle struktuur on konstrueeritud kolmemõõtmelise ekstsentrilise põhimõtte alusel ning uus töötlemistehnoloogia, mis ühildub elastse tihendi ning kõva ja pehme mitmekihilise tihendiga, võimaldab liblikventiilil töö ajal vähendada pöördemomenti, saavutades tööjõu- ja energiasäästufunktsioonid. . See tagab liblikklapi üldise töökindluse korrosioonikindluse, kõrge temperatuuritaluvuse ja kulumiskindluse osas. See liblikklapp sobib kasutamiseks toidu-, meditsiini-, naftakeemiatööstuses, elektrijaamades, terasetehastes, tööstuslikes keskkonnakaitselistes veepuhastus- ja kõrghoonetes, kui parim seade veevarustuse ja äravoolutorustike voolu reguleerimiseks ja vedelike väljalülitamiseks.
Peamised jõudlusomadused
1. ainulaadne struktuur, väike ja kerge, paindlik töö, tööjõusäästlik ja mugav; 2. Tihend on usaldusväärne ja võib saavutada õhutihendi ilma lekketa; 3. Vooluomadused kipuvad olema lineaarsed ja parima reguleerimisvõimega; 4. Kasutades kolme ekstsentrilisuse põhimõtet, on tihenduspinnal peaaegu null kulumine ja see pikendab ventiili kasutusiga; 5. Lai valik rakendusi. Näiteks: seda saab kasutada vee, auru, õli, õhu, gaasi ja muude kandjate jaoks. 6. See sobib torujuhtmetele, mille temperatuur ja rõhu tase on alla 6,4 MPa, ning on korrosiooni- ja muude ainete suhtes vastupidav.
Toimivuse spetsifikatsioonid
Struktuur
Korpuse klapipesa struktuur Kolmekordsete ekstsentriliste liblikklappide jaoks on kahte tüüpi klapipesa paigalduskonstruktsioone. Enamik neist paigaldatakse mugavuse huvides liblikplaadile, kuid Tritec kasutab korpuse klapipesa konstruktsiooni ja paigaldab klapipesa korpusele. Selle eeliseks on see, et võrreldes liblikplaadi klapipesaga vähendab see oluliselt võimalust, et klapipesa puutub vahetult kokku keskkonnaga, vähendades seeläbi klapipesa erosiooniastet ja pikendades klapipesa kasutusiga.
Volditud õhukese kihiga klapipesa struktuur Klapipesa on valmistatud metallist tihenduslehtedest ja grafiitlehtedest, mis on virnastatud. See struktuur võib tõhusalt ära hoida väikeste tahkete ainete mõju keskkonnas ja soojuspaisumisest põhjustatud tihenduspinna hammustust. Isegi kui on väike kahjustus, ei põhjusta see leket, mis on kujuteldamatu topelt-ekstsentriliste liblikklappide või muude kolmekordsete ekstsentriliste liblikklappide puhul.
Kokkupandav vahetatav tihenduspaar Selle tihenduspaar on ainulaadne. Mitte ainult klapipesa ei saa vahetada, vaid ka seetõttu, et liblikplaadi tihenduspind on liblikplaadist sõltumatu, saab asendada ka liblikplaadi tihenduspinna. See tähendab, et kui liblikplaadi tihenduspind on kahjustatud, ei ole vaja seda tagasi tootjale transportida ega ventiili suures mahus lahti võtta. Vahetada tuleb vaid liblikplaadi tihenduspind. See mitte ainult ei vähenda oluliselt hoolduskulusid, vaid vähendab oluliselt ka hooldustunde ning kapitaalremondi intensiivsust ja keerukust.
Kokkupandav tasakaalustatud fikseeritud struktuur Kolme ekstsentrilise liblikklapi tihenduspinna kujuomaduste põhjal kasutab Triteci tihenduspaari kinnitusviis poltide elliptilist jaotust, mis mitte ainult ei positsioneeri täpselt, vaid muudab ka iga poldi ühtlaselt pingestatud, välistades lõdvenemise. ja tihenduspaari leke, mis on põhjustatud ebaühtlasest pingejaotusest.
Toote väljapanek
