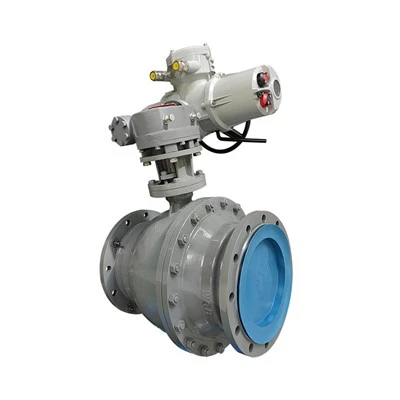

Elektriline kuulkraan
Ülevaade
DQF-seeria elektriline kuulventiil ületab traditsiooniliste ventiilide avamis- ja sulgemismembraanide ning masinaosade puudused, mis võivad kahjustuda. Praktika on tõestanud, et sellel ventiilil on sagedaste töötingimuste korral äärmiselt kõrge töökindlus. DQF-seeria elektrilised kuulventiilid on erineva suurusega vahemikus DN15 kuni DN150, nende juhtpinge vahelduvvool on 220 V, nimirõhk 0,25 MPa ja lülituskiirus 2 sekundit korraga. Pideval tegevusel on pikk kasutusiga, kümme korda pikem kui traditsioonilistel ventiilidel. DQF-seeria elektriline kuulventiil koosneb mootorist, piirlülitist, indikaatorlülitist, väikesest releest, roostevabast terasest kuulist ja suurte ja väikeste hammasratastega mehaanilisest ülekandeseadmest. Sellel on malmist ventiili korpus, pihustuskattega kate, PTFE tihendid ja vastupidavad kulumiskindlad äärikud või keermestatud ühendused vastavalt riiklikele standarditele. See võib hõlpsaks asendamiseks ühilduda ka traditsiooniliste elektromagnetventiilidega. Korpuse kohal asuv näidikupaneel võib mehaaniliselt näidata klapi tegelikku asendit ning elektriliste näidikulülitite ja märgutulede kombinatsioon võib tõeliselt kajastada kohapealset klapi asendit. Tootmisprotsess on peen ning välimus on ilus ja helde.
Toote omadused
1. Klapimootor on mootor, mida ei ole lihtne läbi põletada.
2. Roostevabast terasest klapi südamik ei ole kergesti roostetav ja sellel on sile pind, nii et mootor saab pideva koormuse tõttu vabalt töötada;
3. malmist klapi korpus talub keskmist madalat rõhku alla 0,1 MPa;
4. PTFE tihendusrõngal on temperatuuritaluvus 250 kraadi ja keskkond on toatemperatuuril, nii et tihendusrõngast pole kerge pehmendada ja deformeeruda. PTFE-tihendusrõngas või vildist tihenduspadi puutub kokku roostevabast terasest sileda klapisüdamikuga ja hõõrdeaeg on avamise ja sulgemise ajal vaid 2 sekundit tsükli kohta, seega kulumine on peaaegu null. Praktika on tõestanud, et klapi tihendusrõngast ei ole kerge kanda;
5. Jõuülekande hammasrataste õlivaba määrimine.
6. Ventiili eluaegsed seadmed on kaks piirlülitit, reaalne signaaliväljundi lüliti täielikult avatud klapi asendi jaoks ja väike relee. Nende tegevusaeg on pikk.
7. Paigaldusnurgale pole piiranguid;
8. Kokkuvõttes on DQF elektriline kuulventiil garantiiaja jooksul hooldusvaba. Väljaspool garantiiperioodi jätkab ventiil tavapärast töötsüklit seni, kuni vahetatakse välja uued mikrolülitid ja releed.
Tööpõhimõte
Kui välist avanemissignaali (releesignaali) pole, jääb DQF-seeria elektriline kuulventiil töötava toiteallika toimel täielikult suletuks. Sel ajal on näidikuplaat täielikult suletud näiduasendis.
Elektrilise indikaatori lüliti signaali (relee signaali) väljundit ei ole. Avamise elektrisignaali lisamisel toimib sisemine väike relee ja peamootor pöörab koheselt sünkroonseks pöörlemiseks oma ülekandevõllil olevat väikest hammasratast, pannes suure hammasratta, peavõlli ja roostevabast terasest kuuli sünkroonselt pöörlema. 2 sekundi pärast on klapi asend täielikult avatud asendis. Asendilüliti mõjul lõpetab mootor pöörlemise ja jääb elektriliselt lukustatuks. Samal ajal annab elektrisignaal märku, et lülitit puudutatakse. Lüliti signaali väljund põhjustab juhtruumi märgutulel vastava näidu. Sel ajal on indikaatorpaneel täielikult avatud näiduasendis. Vastupidi, kui avanemise elektrisignaal kaob, pöördub mootor koheselt tagurpidi. 2 sekundi pärast seiskub mootor tagasikäigu piirlüliti mõjul. Sel ajal on klapi asend täielikult suletud ja jääb täielikult suletuks.
Toote üksikasjad
Valitud materjalid
Roostevabast terasest klapi südamiku materjal, suurepärane viimistlus, sobib tsemendihoidla põhjaga täitmiseks, vastab kiire sulgemise nõuetele
Pikk kasutusiga
Suurepärane kvaliteet, peen töötlus, siledad ja ilusad tooted, mootorit pole lihtne kahjustada, pikk kasutusiga
Tugev ja vastupidav
Mootori töö test ja toote kvaliteedi kontroll enne tehasest lahkumist, et tagada toote kvaliteet
Toetage kohandamist
Saame kujundada ja toota erinevaid spetsifikatsioone vastavalt kliendi nõudmistele ning kohandada tootmist vastavalt tegelikule konstruktsiooni pikkusele
skemaatiline diagramm
K1 relee normaalselt suletud lüliti
K2 relee normaalselt avatud lüliti
S1 klapp suletud asendi piirlüliti
S2 klapi avanemise piirlüliti
S3 klapi avanemissignaali väljundlüliti
K väike relee
Mõõtmed
Toote väljapanek
