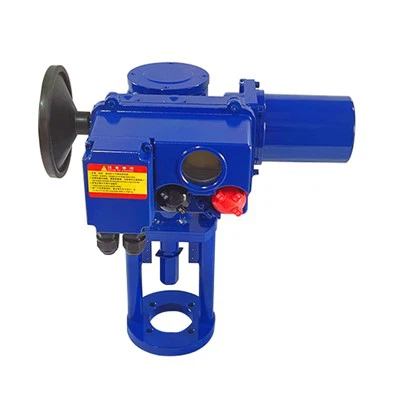

lineaarpöördega elektriline ajam
Lineaarse pöördega ajam väljastab tõukejõu ja lineaarse nihke. Kasutatakse peamiselt ühe- ja kaheistmelise reguleerimisventiili, hülssventiili jne jaoks.
Mitmekesisuse funktsioon
1. Ülepöördemomendi kaitse: täiturmehhanismil on ülepöördemomendi kaitse mõõtemehhanism, mis suudab täpselt mõõta klapi mõjujõudu. Kui toimiv pöördemoment ületab vahemiku, töötab ülepöördemomendi lüliti ja juhtahel peatab suuna töö ja väljastab signaali. Kui mootor seiskub, on klapp ja täiturmehhanism kaitstud.
2. Mootori ülekuumenemise kaitse: mootori sees on termorelee ja mootor katkestab automaatselt toiteallika, kui mootor on ebatavaliselt ülekuumenenud.
3. Elektriline kaitse: kõik sisend- ja väljundkanalid on optiliselt isoleeritud.
4. Piirkaitse: klapi asendi tuvastab täppispotentsiomeeter ja mehhanismile on paigaldatud neli sõltumatult reguleeritavat nukki, et juhtida täiturmehhanismi ülemist ja alumist piirasendit.
5. Väljalülitussignaali kaitse: Reguleerimisajamil on signaalituvastusahel. Kui sisend või väljund on lahti ühendatud, võib täiturmehhanism säilitada oma esialgse maitse ja töötada täielikult suletud või täielikult avatud avariiasendisse.
6. Väljalülitusvoolukaitse: SE täiturmehhanism on mehaaniliselt iselukustuv ja täiturmehhanism peatub voolukatkestuse korral.
7. Käsi- ja rattaga töötamine: veo käsiratas võimaldab hädaolukorras käsitsijuhtimist elektrikatkestuse või täiturmehhanismi rikke korral.
8. Elektriline pidurdusfunktsioon: Moduleerival ajamil on elektrilise pidurduse funktsioon, et vältida lööke klapile, kui mootori inerts on liiga suur, ja parandada juhtimistäpsust.
9. Suure pöördemomendiga madala inertsiga mootor: kasutatakse ühefaasilisi või kolmefaasilisi täielikult suletud oravpuuriga asünkroonmootoreid, millel on suur käivitusmoment, väike pöörlemisinerts ja väike käivitusvool.
10. Asendiindikaator: Asend näitab, et väljundvool on 4~20 mADC. Väljundtakistus Väiksem või võrdne 75Ω, konstantse voolu väljund.
Kasutusalad
Väikese pöördemomendi veerandpöörde ajam: QS, QA, QB
Pöördemoment: 60-800 Nm
Mootori koormusaste 30% ~ 50%
Kaitsetase P65
Ühendusäärik vastab lSO standardile ja aluse saab varustada sfäärilise hingega
Juhtrežiim: (Integraalne) sisse-välja tüüp, integraalne (intelligentne) modulatsioon
Mitme pöördega + RR käigukast: ZB + RR, ZC + RR
Pöördemoment: 2KNm ~ 8KNm
Pöörlemiskiirus: 4~36r/min
Ühendusäärik vastab lSO standardile ja JB-2920 standardile
Võimsus: 220V/380V 50Hz
Mootori koormusmäär 30%- 50%
Kaitsetase: IP65
Juhtrežiim: (Integraalne) sisse-välja tüüp, integraalne (intelligentne) modulatsioon
Mitme pöördega +ZR käigukast: ZC+ZR,ZD+ZR
Pöördemoment: 2KNm ~ 6KNm
Pöörlemiskiirus: 4~36r/min
Ühendusäärik vastab lSO standardile ja JB-2920 standardile
Võimsus: 220V/380V 50Hz
Mootori koormusmäär 30%--50%
Kaitsetase P65
Juhtrežiim: (Integraalne) sisse-välja tüüp, integraalne (intelligentne) modulatsioon
SKD mitme pöördega: ZB+RSD käigukast
Pöördemoment: 1,2KNm ~ 16KNm
Ühendusäärik vastab lSO standardile ja JB-2920 standardile
Võimsus: 220V/380V50Hz
Mootori koormusaste 50%
Kaitsetase lP65
Juhtrežiim: (Integraalne) sisse-välja tüüp, integraalne (intelligentne) modulatsioon
Mitme pöördega+lineaarne seade: ZS+Z,ZA+Z,ZB+Z
Tõukejõud: 2,5KNm ~ 400KNm
Käik 10-500 mm
Ühendusäärik vastab lS05200 standardile
Võimsus 220/380V 50Hz
Mootori koormusaste 50%
Kaitsetase lP65
Juhtimisrežiim: integraalne (intelligentne) modulatsioon
Mitme pöördega +RS käigukast: ZA,ZB,ZC+RS
Pöördemoment: 1KNm ~ 60KNm
Võimsus: 220/380V 50Hz
Mootori koormusaste 30% ~ 50%
Kaitsetase P65
Ühendusäärik vastab standardile:lS05200
Alus võib olla varustatud sfäärilise hingega
Juhtrežiim: (integreeritud) sisse-välja tüüp, integraalne (intelligentne) modulatsioon
Tehnilised andmed
|
Mudel |
Insult Mm |
Tõukejõud KN |
Kiirus Mm/s |
Varre ühendusava F |
Klapi paigaldamise ühendusava |
Ääriku ühendusava |
Ühenduspoldid |
Varre võlli pikkus |
Mootori parameetrid |
||
|
4 klassi mootori võimsus |
Ühe/kolme käivitusvool |
Ühe/kolme töövool |
|||||||||
|
ZS+Z25/FK ZS+Z40/FK |
6-25 40 |
2.5 4.0 |
0.4 |
M8*1.25 M12*1.25 |
Φ80 Φ105 |
Φ60 Φ80 |
φ11 4-φ12 |
100 135 |
40 |
0.5 /0.3 |
0.5 /0.2 |
|
ZA+Z64/K ZA+Z64/F |
6-25 40 60 100 |
6.4 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 |
Φ80 Φ105 Φ118 |
Φ60 Φ80 Φ95 |
2-φ11 4-φ12 4-φ14 |
100 135 160 |
65 |
0.9 /0.4 |
0.8 /0.3 |
|
ZA+Z100/K ZA+Z100/F |
6-25 40 60 100 |
10 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
100 |
1.3 /0.55 |
1.0 /0.4 |
|
ZA+Z160/K ZA+Z160/F |
25w 40 60 100 |
16 |
1.2 1.8 |
M10*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
160 |
1.8 /0.7 |
1.2 /0.5 |
|
ZA+Z250/K ZA+Z250/F |
40 60 100 |
25 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
250 |
2.4 /1.2 |
2.0 /1.0 |
|
ZB+Z400/K ZB+Z400/F |
40 60 100 |
40 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
400 |
4.8 /1.5 |
1.8 /1.2 |
|
ZB+Z1000/K ZB+Z1400/F |
40 60 100 |
100 140 |
1.8 |
M42*3 |
Φ165 |
Φ130 |
4-φ22 |
135 135 160 |
650 |
1.7 |
1.4 |
Tehnilised parameetrid
|
Tehnilised parameetrid |
Kolmefaasiline vahelduvvoolu mootor |
Ühefaasiline vahelduvvoolu mootor |
|
Standardpinge Pinge kõikumise vahemik Mootori parameetrid Mootori tüüp Tihendusaste Jahutusmeetod Isolatsiooniaste Elektriühendused Modifikatsiooni käivitamine Koormuse tüüp Pöörlemise tuvastamine Mootori ülekuumenemise kaitse Piduri funktsioon |
50 Hz: 380 V, 400 V, 415 V, 500 V 60Hz: 440V, 460V ±10% 1) Vaata tehnilist/elektrilist andmelehte Oravapuuriga mootor (pehme karakteristikuga servomootor) IP65 (pärast täiturmehhanismile paigaldamist) Pinna soojuse hajumine (IC40 vastavalt IEC-le34-6) Klass F (vastavalt IEC85), sobib troopilise kliima terminali ühendamiseks; Toiteallika otse juhtimine S2- 20min; S4-50%, S4-100% Moduleeriva tüübi maksimaalsed lubatud algusajad leiate parameetrite tabelist Päri- ja vastupäeva (tagurpidi) Termistor Usaldusväärne ja reguleeritav dünaamiline elektriline pidurdus |
50Hz;220V,240V 60 Hz; 110 V, 120 V ±10% Vaata tehnilist/elektrilist andmelehte Oravapuuriga mootor (pehme karakteristikuga servomootor) IP65 (pärast täiturmehhanismile paigaldamist) Pinna soojuse hajumine (IC40 vastavalt IEC-le34-6) Klass F (vastavalt IEC85-le) troopilise kliima klemmiplokkide ühendustele; pistikühendus Juhtige otse toiteallikat S2-20min;S4-50% Moduleeriva tüübi maksimaalsed lubatud algusajad leiate parameetrite tabelist Käivituskondensaatori konfiguratsiooni kohta vaadake parameetrite tabelit Päri- ja vastupäeva (tagurpidi) Termistor Usaldusväärne ja reguleeritav dünaamiline elektriline pidurdus |
Peamised tehnilised parameetrid
1. Väljundsignaal: 4 ~ 20 mA Takistus 250 Ω, väljundsignaal: 4 ~ 20 mA Takistus Väiksem või võrdne 750 Ω
2. Surnud ala (tundlikkus): 0,3–3% pidevalt reguleeritav.
3. Põhiviga: -+1%:-+1,5%
4. Tagastuse erinevus: väiksem või võrdne -+1%
5. Summutusomadused: kõikumine puudub (nulltsükli kõikumine)
6. Toide: ühefaasiline; 220 V (230 V) ~ -+10% 50 HZ
kolmefaasiline 380V(440V)~-+10% 50HZ
7. Kaitsetase: IP67
8. Keskkonnatemperatuur: -20 kraadi ~70 kraadi
9. Keskkonna niiskus: alla 95% või sellega võrdne
10. Tegevussagedus: 600 korda tunnis, 50% töökorras süsteem
