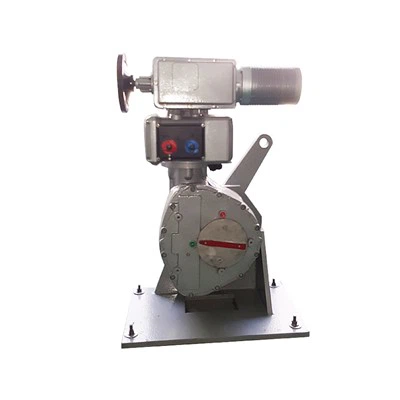

Elektriline ajam
Toote koostis
Spetsiaalne mootor
Reguleerimisventiili mootor on elektrilise täiturmehhanismi käitav komponent ja selle iseloomulikud nõuded erinevad üldmootorite omadest. Kuna täiturmehhanism töötab sageli ja on sageli käivitusolekus, peavad mootoril olema kõrge käivitusmomendi, väikese inertsimomendi ja madala käivitusvoolu omadused, et mootori temperatuuri tõus ei oleks mootori käivitamisel liiga kõrge. käivitatakse sageli ja pöördemomenti on piisavalt, et elektriline täiturmehhanism liiguks staatiliselt töörežiimile.
Käigukast ja manuaalne lülitusmehhanism
Käigukast teisendab suure kiirusega väikese pöördemomendiga mootori väljundvõimsuse väikese kiirusega suure pöördemomendiga täiturmehhanismi väljundvõlli võimsuseks. Käsilüliti on poolautomaatne, st kui see on käsitsi, liigutage seda lüliti käepidemel oleva noole suunas ja see lähtestub automaatselt, kui see on elektriline.
Käigu reguleerimise mehhanism, pöördemomendi reguleerimise mehhanism, avamismehhanism
Sõidujuhtimismehhanismi ülesanne on piirata elektrilist piirasendit. Pöördemomendi juhtimismehhanism on kaitsemehhanism, mis on loodud täiturmehhanismi ja klapi kaitsmiseks. Avamismehhanismi kasutatakse klapi avanemis- ja sulgemissuuna ja -asendi näitamiseks.
Tööpõhimõte
Moduleeriv elektriline täiturmehhanism on automaatjuhtimissüsteemi peamine täitevosa. Selle toiteallikaks on kolmefaasiline või ühefaasiline vahelduvvooluallikas, see võtab vastu standardseid signaale (sh analoog- ja digitaalsignaale) ning teisendab selle signaali vastavaks mehaaniliseks nihkeks või nurgaks, et kasutada reguleerimismehhanismi automaatse reguleerimisülesande täitmiseks. Moduleeriva elektrilise täiturmehhanismi süsteemi skeem on näidatud joonisel 1. Kui moduleeriv elektriajam on automaatses olekus, võtab täiturmehhanismi digitaalne juhtmoodul MCU vastu standardse analoogsignaali (4~20mA, DC) automaatjuhtimissüsteemist ja võrdleb seda elektrilise täiturmehhanismi klapi asendianduri standardse analoogsignaaliga (4–20 mA, DC). Kui erinevus nende kahe vahel on suurem kui kasutaja nõudmiste kohaselt seatud surnud tsoon, saadab MCU digitaalne juhtmoodul juhtsignaali, et juhtida moduleerivat elektrilist täiturmehhanismi nii, et see töötaks nende kahe vahelise hälbe vähendamise suunas, kuni need kaks on elektrilise täiturmehhanismi seatud surnud tsoonist väiksemad või sellega võrdsed, saadab MCU digitaalne juhtmoodul juhtsignaali elektrilise täiturmehhanismi peatamiseks. Kui moduleeriv elektriline täiturmehhanism on elektrilises käsitsi töörežiimis, saab elektrilist täiturmehhanismi juhtida täiturmehhanismi sisemise jooksunupu abil.

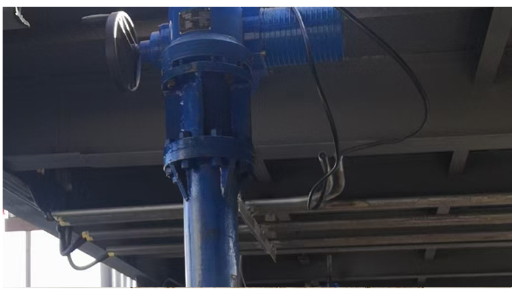

Rakendused
