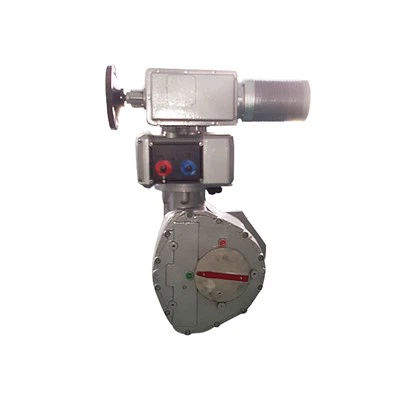

QT elektriklapi ajam
QT -seeria elektriklapi ajam
QT-tüüpi osalise elektriklapi ajam sobib liblikaventiilide, kuulventiilide, pistikventiilide ja muude ventiilide juhtimiseks, mis pöörlevad 90 kraadi. Sellel tootel on kõrge efektiivsuse, kõrge usaldusväärsuse, kõrge kaitse jõudluse, madala müra jms omadused. Seda saab kasutada kohapeal või eemalt juhitud. Seda saab laialdaselt kasutada erinevates tööstusharudes, näiteks nafta, keemiatööstus, elektrijaamad, veepuhastus, paberitooted jne.
Elektriliste ajamite omadused
• Kompaktne ja vastupidav konstruktsioon, kerge, pakkudes samas suure väljundmomendi (max 10000nm).
• Lai pöördemomendi variatsiooni vahemik (minist 60Nm kuni max 10000nm).
• Kõva anodeeritud alumiiniumist korpus seest ja väljast koos välise pulberkattega kasutamiseks raske tööstuskeskkonna vastu.
• Korpuses kasutab radiaalseid tihendeid ja O-rõkke, mis pakuvad kaitset veekindlale IP67 (NEMA 4 ja 6) ja valikulisele Waterlti LP68.
• Kahekordse kinnituse aluse LSO5211 standard ja KV standard.
• Eemaldatav ajami puks hõlpsaks töötlemiseks ja paigaldamiseks.
• Iselukustamine, mida pakub topelt ussi (pidurit pole vaja).
• Automaatselt deklareerimise käsitsi alistamine käterattaga, millel on pleekitatav automaatne/käsitsi lülitatav hoob.
• Usaldusväärne mehaaniline pöördemomendi tuvastamise süsteem, mis tagab ohutu töö ülekoormuse tingimustes.
• Suure suurusega aken ja indikaator pakuvad paremat positsiooni eemalt.
• Kohalike positsioonide juhtimisvõimaluste arv hõlpsa kasutuselevõtu ja Feldi toimimise tagamiseks.
• Digitaliseeritud juhtkomponendid.
Tõendusstruktuur
1. Positsioonide näidustus
Mehaaniline indikaator, mis näitab pidevalt klapi avanemist. Mehhanism koosneb mitmeastmelistest käikudest ja on varustatud reguleeritavate käikudega, et mahutada mitmesuguseid pöördeid.
2. nukk ja limiidilüliti
See kinnitatakse kahe kruviga peal ja seade on lihtne. Iga nukki saab seada eraldi. Kui seade on lõpule viidud, jääb iga nukk alati sellesse asendisse.
3. niiskuskindel kütteseade
Amisse paigaldatakse küttekeha, et eemaldada elektriliste komponentide kondenseerumise kahjustused.
4. klemmiplokk
Kasutaja mugavuse tagamiseks on piisavalt terminale, kuni 22 terminali, et tagada traadi tihe ja usaldusväärne ühendus.
5. pöördemomendi lüliti
Kui täiturmehhanism väljub pöördemomendiga, on peamine uss koos liblikate vedrurühmadega mõlemas otsas tõukejõuga, liblikavedrud surutakse kokku ja uss läbib aksiaalse nihke, mis on proportsionaalne väljundmomendiga. Nihke teisendatakse vändast pöördemomendi võlli pöördenurgaks. Vastava pöördemomendi lüliti käivitab pöördemomendi võllile paigaldatud reguleeritav nukk, et saavutada liiga orkete kaitse või saata ülemäärane rikkesignaali funktsioon.
6. mootor
Ventiili-spetsiifilist mootorit saab iseseisvalt lahti võtta, lühikese käivituskiiruse, väikese inertsi ja sisseehitatud soojuskaitsega, et vältida mootori ülekuumenemise põhjustatud kahjustusi-isolatsiooni klass F
7. Käeratas
Käsiratas ajab väljundvõlli otse pöörlemiseks ja seda kasutatakse klapi käsitsi kasutamiseks silumis- või hädaolukordades
8. käte-/elektrilüliti
Lüliti käepideme vajutamine võib muuta siduri ja käeratta võrgusilma ning siseneda käsitsi tööks. Kui mootor pöörleb, naaseb sidur automaatselt survel elektrilise tööseisundi juurde. (Lüliti käepide saab miso operatsiooni vältimiseks lukustada elektri asendis).
Kujundusfunktsioonid ja peamised funktsioonid
Kestatama
Kõva anodeeritud die-valatud alumiiniumist kest, väline epoksüpulber katmata, mis sobib karmi töökeskkonna jaoks.
Sisendpingevahemik
Kolmefaas: AC340V ~ 420V 50/60Hz ühefaasiline: AC220V ~ 240V 50/60Hz
Omadused
Mikroarvuti juhtplaat kogub sisemiselt proportsionaalset signaali sisendit ja väljundkäskluse signaali töödeldakse mootori otse juhtimiseks, et realiseerija avanemist ja sulgemist realiseerida ning pakub proportsionaalset signaali tagasisidet, proportsionaalset signaali juhtimist ja mitme kanaliga välja programmeeritavat relee väljundit.
Juhtimistüüp
Juhtimissignaalid jagunevad sisselülitamiseks ja moduleerivaks tüübiks, toiteallikas jaguneb sisselülitamiseks ja moduleerivaks tüübiks ning toiteallikas on ühefaasiline ja kolmefaasiline. On-Off-tüüp aktsepteerib ainult välise edastatud lülitisignaali, mida töötleb mikroarvuti juhtplaat. Väljundkäsk on võimendatud ja juhib ajamimootorit otse kaug- ja sulgemismeetmete tegemiseks. Modulatsioonitüüp võib saada välise proportsionaalse signaali sisselülitamise tüübi alusel
Ümbritsev temperatuur
Töötemperatuuri vahemik. Vähem või võrdne 90%RH, kondenseerumata, -25c ~ +60 c (eriline temperatuur tuleb kohandada),
Kaitseaste IP68, plahvatuskindel tase EXDII CT4GB
Töökohustus: lühiajaline 10 minutit
Standard spetsifikatsioonid
|
Kaitseaste |
Standard IP65/IP67 spetsiaalne IP68 |
|
Toiteallikas |
Kolmefaasiline AC380V --- 460V 50/60Hz ühefaasiline: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Töötsükkel (sisse lülitatud) |
L 2-15min |
|
Töötsükkel (moduleerimine) |
S4-25% |
|
Mootor |
Oravapuuri induktsioonimootor |
|
Piirake lülitid |
1 igaüks avatud ja sulgemiseks (SPDT 250VAC/16A reiting) |
|
Pöördemomendi lülitid |
1 igaüks avatud ja sulgemiseks (SPDT 250VAC/16A reiting) |
|
Moosi kaitse |
Sisseehitatud ülekuumenemiskaitse |
|
Reisinurk |
90 kraad |
|
Positsiooninäitaja |
Pidev mehaaniline indikaator noolega |
|
Ise lukustamine |
Pakub kahekordne ussi käigukast (pidurit pole) |
|
Mehaaniline kork |
1 iga reisi lõpu jaoks (avatud ja sulge), väline ja reguleeritav |
|
Ümbritsev temperatuur |
Standard: -20-+70 kraad Valikuline: -20-+60 kraad |
|
Ümbritsev õhuniiskus |
90%RH MAX (mittekondenseeruvad) |
|
Plahvatuskindel hinne |
Exdiibt4 IECEX ATEX kohandatud sertifikaat saab esitada |
|
Funktsioonid |
LCD hiina / inglise kuvaaken ja kohalik tööfunktsioon Iseenda faasi järjestus tuvastamine ja faasi lahtiühendamise kaitse Infrapuna seadistamine ja kontroll Rikke enesediagnostika tehnoloogia Modbus, Profidbus DP, Hart |
|
Signaal |
V: Kaug passiivne kuiv kontakt, signaali lühikese impulsi (sissetung). B: passiivne kuiv kontakt, signaali pikk impulss (hoidke). C: aktiivne DC24V signaal. D: aktiivne AC220V signaal. E: Kaug-DC4-20MA signaal. |
|
Tagasiside signaal |
V: Avage, sulgege, peatage signaalid (passiivne kuiv kontakt). B: rikkesignaal (passiivne kuiv kontakt). C: klapi positsioonisignaal (DC4-20MA, DC1-5V, DC0-10V) D: kaugjuhtimissignaal (passiivne kuiv kontakt) |
Tootetarvikud
Tehnilised parameetrid
QT1 ~ QT4/JS (220 V ühefaasiline)
|
Mudel |
Spetsifikatsioon. |
Väljund pöördemoment (N·m) |
Väljund kiirus (r/min) |
Reis aeg (s) |
Maksimum vars läbimõõt (mm) |
Mootor võimsus (KW) |
Mootorvool (A) |
Elektri- võimsus 450V |
KäsiWh Angerja pöörded |
Viide Kaal (Kg) |
|
|
Hinnatud |
Moos |
||||||||||
|
Qt1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380 V kolmefaasiline)
|
Mudel |
Spetsifikatsioon. |
Väljund pöördemoment (N·m) |
Väljund kiirus (r/min) |
Maksimum vars läbimõõt (mm) |
Mootor võimsus (KW) |
Mootorvool (A) |
Reisiaeg (s) |
Viide kaal (Kg) |
|
|
Hinnatud |
Moos |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0,5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0,5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0,5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0,5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0,5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0,3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0,3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0,3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Mõõtmed
QT1-QT4 ääriku mõõtmed
|
Mudel |
Äärik suurus |
φd1 |
φd3 |
Standard suurus |
Reserveeritud suurus |
Maksimum lubatud |
b |
I |
t |
t |
n-d4 sügavus h |
|
|
Qt1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-M6 sügavus 12 |
|
F07 |
70 |
40 |
4-M8 sügavus 12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-M6 sügavus 10 |
||||||
|
3" |
||||||||||||
|
QT2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-M6 sügavus 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8 sügavus 14 |
|||||||
|
F10 |
102 |
4-M10 sügavus 15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-M6 sügavus 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-M8 sügavus 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 sügavus 15 |
|
Qt4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 sügavus 18 |
|
F14 |
140 |
4-M16 sügavus 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 sügavus 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 sügavus 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 tavaline tüüp
QT1-3 integreeritud tüüp
QT4-5 tavaline tüüp
QT4-5 Integreeritud tüüp
|
Mudel |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS paigaldamise mõõtmed
|
Äärik mudel |
Äärik läbimõõt/ äärik kood |
φd1 |
φd3 |
Standard suurus |
Reserveeritud suurus |
Max. lubatud |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Põllurakendused
Tootevalik
QT tootesari
Meie tehas
Kuum tags: QT mootoriga elektrimehhanism IP 67 220 v 380V, Hiina, tootjad, tarnijad, tehas, teha, ost, hind, pakkumine
