elektriklapi ajam
Toote ülevaade

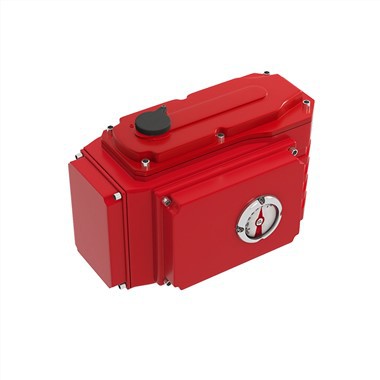

Q -seeria elektriklapi ajam (edaspidi nimetatud järgmiselt: integreeritud elektriseade) on uue intelligentse toote põlvkond, mille meie ettevõte on välja töötanud oma algsete küpsete toodete põhjal, seedides ja absorbeerides erinevate täiustatud välismaiste elektriseadmete projekteerimis- ja tootmistehnoloogia , põllubusside tehnoloogia, absoluutne kodeerimise tehnoloogia, kaugjuhtimispuldi tehnoloogia, magnetlüliti juhtimine ja muud uusimaid automaatseid juhtimistehnoloogiaid; Sellel tootel on kompaktstruktuuri, väikese suuruse, kauni välimuse, usaldusväärse ja stabiilse jõudluse jms eelised jne.
töökeskkond
Toiteallikas: 380V/660V +-10%V
Juhtimispinge: 15 V, 22 V, 36 V
TÖÖTLEMISE HIND: Lühiajaline 10 minutit, F-klassi isolatsioon
Harmooniline sisu: vähem või võrdne 5%
Kaitsetase: IP67.
Ümbritsev temperatuur: -20 ~ +60 kraad;
Suhteline õhuniiskus: väiksem või võrdne 90% -ga (+25 kraadi)
Tootestruktuur
Sissejuhatus integreeritud elektristruktuuri Q-tüüpi elektriklapi ajam koosneb mootorist, redutseerimismehhanismist, pöördemomendi kontrollerist, käiguratast, käeratast, mehaanilist piirmehhanismi, ajami elektrilise komponendi, intelligentse kontrollmooduli ja ON-i -Site operatsioonipaneel.
Mootor:
Kasutage ventiilipõhist mootorit, mis on otse usside võlliga ühendatud.
Käigukast:
Q -seeria koosneb paar ussi käigupaari. Mootori võimsus edastatakse käigukasti kaudu väljundvõllile. Käsitsi töötamisel juhib manuaalne uss väljundvõlli, et pöörleda läbi planeedimägede ja ristliigina. Pöördemomendi juhtimismehhanism:
Sellel tootesarjal on kahekordse pöördemomendi kaitsefunktsioonid, nimelt elektrooniline pöördemomendi mõõtmise kaitse ja mehaaniline pöördemomendi kaitse. Kui elektrooniline pöördemomendi mõõtmismoodul ebaõnnestub ja kaotab juhtimise, kasutatakse mehaanilist pöördemomenti teise kaitseliinina juhitud seadme ja elektriseadme enda töö kaitsmiseks, muutes toimingu ohutumaks ja usaldusväärsemaks;
Q -seeria mehaanilise pöördemomendi juhtimismehhanismi tööpõhimõte:
Kui väljundvõllil on teatud pöördemoment, ei pöörle uss mitte ainult, vaid tekitab ka telje nihkumist. Ussi ümmargune nael juhib käiguvõlli pöörlemiseks, mis omakorda ajab nukk mikrolüliti vajutamiseks, lõigake mootori toiteallikas ära ja peatage mootor, mõistes seeläbi elektriseadme ja elektriseadme väljundmomendi juhtimist. Elektriklapi kaitsmise eesmärgi saavutamine (kalibreeritud vastavalt tehasest lahkumisel standardile).
Löögikodeerija kokkupanek
Insuldi mõõtmiseks ja kaitsmiseks kasutatakse magnetilist induktsiooni absoluutset kooderit. Töötades pöörleb kooderi reisivõll väljundvõlliga sünkroonselt ja kooder teisendab kogutud klapi positsiooni digitaalseks signaaliks, mida töödeldakse sisekontrolli moodul ja teisendatakse protsendiks ja kuvatakse LCD -ekraanil, nii et nii, et Väljundvõlli saab täpselt paigutada. Absoluutne kooder ei vaja aku varustamist, saab reaalajas klapi asendi salvestada, kui toide on sisse lülitatud, ning on kontaktivaba, kulumisvaba, usaldusväärne ja stabiilne töötav.
Käsitsi-elektriline lülitus- ja käsitsi töömehhanism Q-seeria võtab kasutusele manuaalkäigukasti mehhanismi ja elektriülekandemehhanismi täiesti iseseisva kujunduse ning see ei vaja lülitustegevuse jaoks täielikult automaatset struktuuri;
Käsitsi töötades tuleb kõigepealt välja tõmmata lukustusnõel ja manuaalvõll tuleb sissepoole lükata. Manuaalvõll on mikrolüliti vajutamisest lahti ühendatud ja toide lõigatakse automaatselt ära. Manuaalvõlli hammas on ühendatud ussi võlli silindrilise tihvtiga. Sel ajal lukustusega tihvt lukustab manuaalvõlli ja käsitsi kasutamist saab teha käeratta keeramisel; Pärast käsitsi töö lõppu vabastage käsiratas ja tõmmake lukustusnõel välja. Käsitsi võll hüppab automaatselt välja survevedru reaktsioonivõimude alla. Sel ajal eemaldatakse manuaalvõlli hammas ussi võlli silindrilisest tihvtist automaatselt ja lukustusnõel lukustab manuaalvõlli automaatselt. Samal ajal on automaatselt pinges mikrolüliti pressimistükk, mis on surutud manuaalvõlliga ja elektritoiming sisestatakse ohutult.
Kvaliteedikontroll
1. Kontrollige elektrilise ajami tootmisliinil toodetud tooteid, 100% -line ülevaatus, avage kõigepealt indikaatorikate, kontrollige, kas juhtmestik on ilus, kas ava- ja sulgemissuundades olevad limiidid on täielikult paigaldatud, kas osuti positsioon on täielikult paigaldatud on kooskõlas ajami tegeliku asendiga, olenemata sellest, kas sees olevad kruvid on pingutatud, ja pange kattega pärast kontrollimist, et elektriajami ilmumisel pole värvi koorimist ja plekke ning kas käsitsi mutrivõtme, veekindel, käsitsi käsitsi käsitsi Tolmupistik, nägemisklaas ja vaateklaasi kate on täielikult paigaldatud. Pärast kontrollimist, et viga pole, kasutage lasermärgistusmasinat, et märgistada elektrikujuja tagaküljel oleva tootenumbri. Tootenumber peaks sisaldama päevakuupäeva ja lõpuks vahu kinni panema ja ladustama.
2. Klappide täielike komplektide kontrollimine: Pärast ventiili tootmisliini operaatori silumist võtab ta tootmiskorralduse kvaliteedinspektorile, kes kontrollib tootmisjärjekorda ja toodet ükshaaval (kontrollrühmad: kontrollrühm, number, number, number, number Kas klapi läbimõõt, materjal ja ühendusmeetod on kooskõlas tootmisjärjestusega, pinget, juhttüüpi, ühendusmeetodit, plahvatuskindel toodet ja kas elektriline ajam on kooskõlas tootmisjärjestusega ventiili ja elektriajamiga pingutatud ja kas puuduvad osad)
3. Kontroll Enne pakkimist: kontrollige, kas toote kogus, mudel, pinge, juhtimismeetod ja varuosad on tootmisjärjekorraga kooskõlas.
4. Juhuslike toodete kontrollimine töötlemiskeskuses: Kord hommikul ja pärastlõunal viige kontrollitavade loend töötlemiskeskusesse, valige igast masinast töödeldud toode juhuslikult, leidke töötlemiskeskuse operaator ja küsige temalt mõõta ükshaaval vastavalt ülevaatuse loendile ja pidada arvestust.
Tehas
