elektriline siibri klapp
Kasutatakse keemiatööstuses, ehitusmaterjalide, elektrijaamade, klaasi ja muudes tööstusharudes
toote andmed
Elektriline liblikklapp on tööstusautomaatika juhtimissüsteemi oluline ajam

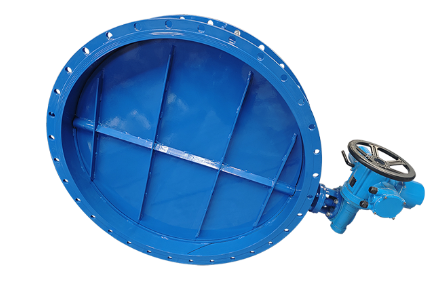

Elektriline siibri klapp
Kaubamärk: Freya
Toote spetsifikatsioonid: Rõhk kuni 6
Päritolu: Tianjin
Materjal: valatud teras
Kohaldatavad stsenaariumid: kemikaalid, ehitusmaterjalid, elektrijaamad, klaas
Kasutatakse peamiselt torujuhtmes oleva keskkonna katkestamiseks või ühendamiseks
Rakendused
Kasutatakse tolmustes külma või kuuma õhu gaasijuhtmetes ventilatsiooni- ja keskkonnakaitseprojektides keemia-, ehitusmaterjali-, elektrijaamades, klaasitööstuses ja muudes tööstusharudes torujuhtmete juhtimisseadmetena voolu reguleerimiseks või gaasikeskkonna katkestamiseks. Seda tüüpi ventiilid tuleks üldjuhul paigaldada torujuhtmesse horisontaalselt.
struktuuri omadused
① Välimus
See on projekteeritud ja toodetud uue konstruktsioonivormiga, mis keevitab keskjoone liblikplaadi ja lühikese konstruktsiooniterasplaadi. Sellel on kompaktne struktuur, kerge kaal, lihtne paigaldus, väike voolutakistus, suur vooluhulk, see väldib kõrge temperatuuri paisumise mõju ja seda on lihtne kasutada.
② jõudlus
Puuduvad ühendusvardad, poldid jms, töökindel töö ja pikk kasutusiga. Saab paigaldada mitmesse asendisse ja seda ei mõjuta keskkonna voolu suund
tööpõhimõte
Siibri liblikklapp on jagatud manuaalseks ja elektriliseks käigukastiks. Täiturmehhanismi saab käitada mootori või turbiini abil, et võimaldada liblikplaadil vabalt 90-kraadise nurga all pöörata, et saavutada avamise ja sulgemise või keskmise voolu reguleerimise eesmärk.
paigaldus
1. Paigaldusasend, kõrgus ning sisse- ja väljalaskesuunad peavad vastama projekteerimisnõuetele. Pange tähele, et keskkonna voolu suund peab olema kooskõlas klapi korpusele märgitud noole suunaga ning ühendus peab olema kindel ja tihe.
2. Enne paigaldamist tuleb kontrollida ventiili välimust ja klapi tüübisilt peab vastama kehtiva riikliku standardi "General Valve Marking" GB 12220 nõuetele. Ventiilide puhul, mille töörõhk on suurem kui 1,0 MPa ja mille peatorus on väljalülitusfunktsioon, tuleks enne paigaldamist läbi viia tugevuse ja tiheduse katsed ning neid saab kasutada alles pärast testi läbimist. Tugevuskatse ajal on katserõhk 1,5 korda suurem kui nimirõhk ja kestus on vähemalt 5 minutit. Kvalifikatsiooni saamiseks peavad klapi korpus ja tihend olema lekkevabad. Tiheduskatse ajal on katserõhk 1,1 korda suurem kui nimirõhk; testi kestus vastab GB 50243 nõuetele.
funktsioonid
Siibri liblikklapi konstruktsioon on keevitatud keskjoone liblikplaadi ja lühikese konstruktsiooniterasplaadiga, nii et selle sees ei ole selliseid komponente nagu ühendusvardad ja poldid ning kasutamise ajal ei teki komponentidega probleeme, seega on rikke määr väga madal. Seda on väga mugav kasutada. See on usaldusväärne klapiseade. Ja kuna selle tihendussüsteem kasutab metallist sulgurit, on selle tihendusefekt mitte nii hea kui elastsel tihendil, kuid selle kasutusiga on pikem kui elastsel tihendil ja sellel on kõrge temperatuuritaluvus. Seetõttu kasutatakse seda laialdaselt ehitusmaterjalide, elektri, metallurgia ja muudes tööstusharudes. Söödet transportivas torustikus, mille temperatuur ei ületa 300 kraadi, on võimalik saavutada ühenduse ja sulgemise reguleerimine. Seda liblikventiili saab ka spetsiaalselt kohandada vastavalt klientide vajadustele, mis on väga kasutajasõbralik.
Kuna vahe liblikplaadi ja siibri liblikklapi klapi korpuse vahel on suur ja paisumisruumi on piisavalt, saab see tõhusalt ära hoida kasutamise ajal temperatuurimuutustest põhjustatud soojuspaisumist ja kokkutõmbumist ning liblikplaat ei jää kinni. Tavalistel liblikventiilidel on mitmesuguseid ajamirežiime, sealhulgas manuaalajam, elektriajam, pneumaatiline ajam jne, ning valikuruumi on palju. Tänu materjalile on see liblikklapp vastupidav ka kõrgetele temperatuuridele ning sisse-välja lülitamisel ei teki hõõrdumist ning kasutusiga on ülipikk. Klapi liblikklapp on keevitatud terasplaatidest valmistatud ventiil. Sellel on väikesed mõõtmed, kerge kaal ja lihtne paigaldamine. Lisaks ei mõjuta kõrge temperatuuri paisumine seda väikese voolutakistuse ja suure vooluhulga tõttu. Selle pöördemoment on väike ja lüliti on väga paindlik, seega on seda väga mugav kasutada. Tööstuse inimesed armastavad seda sügavalt.
